HMC735

具有4分频功能的VCO,10.5 - 12.2 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  双路输出: Fo = 10.5 - 12.2 GHzFo/4 = 2.625 - 3.05 GHz

  Pout: +17 dBm

  相位噪声: -100 dBc/Hz(100 kHz,典型值)

  无需外部谐振器

  32引脚5x5 mm QFN封装: 25 mm²

产品详情

HMC735是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 该器件集成谐振器、负电阻器件、变容二极管,并具有4分频频率输出。 由于振荡器的单芯片结构,VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。 采用+5V电源电压时,输出功率为+17 dBm(典型值)。 不使用时可禁用预分频器功能,以降低功耗。 该压控振荡器采用无铅QFN 5x5 mm表贴封装,同时无需外部匹配元件。

应用

  点对多点无线电

  测试设备和工业控制

  SATCOM

  军用最终用途

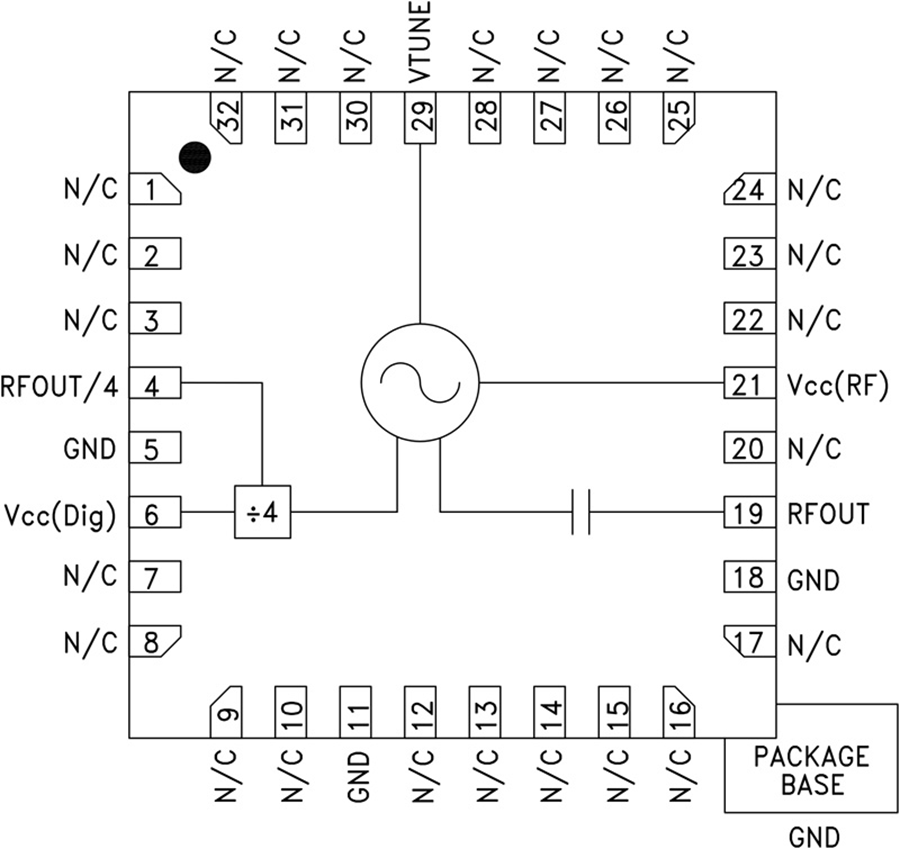

电路图、引脚图和封装图

    HMC735电路图
