优势和特点

  宽带宽：5 - 26.5 GHz

  出色的线性度：+28 dBm输入P1dB

  宽衰减范围：28 dB

  吸收式拓扑结构

  单或双控制操作

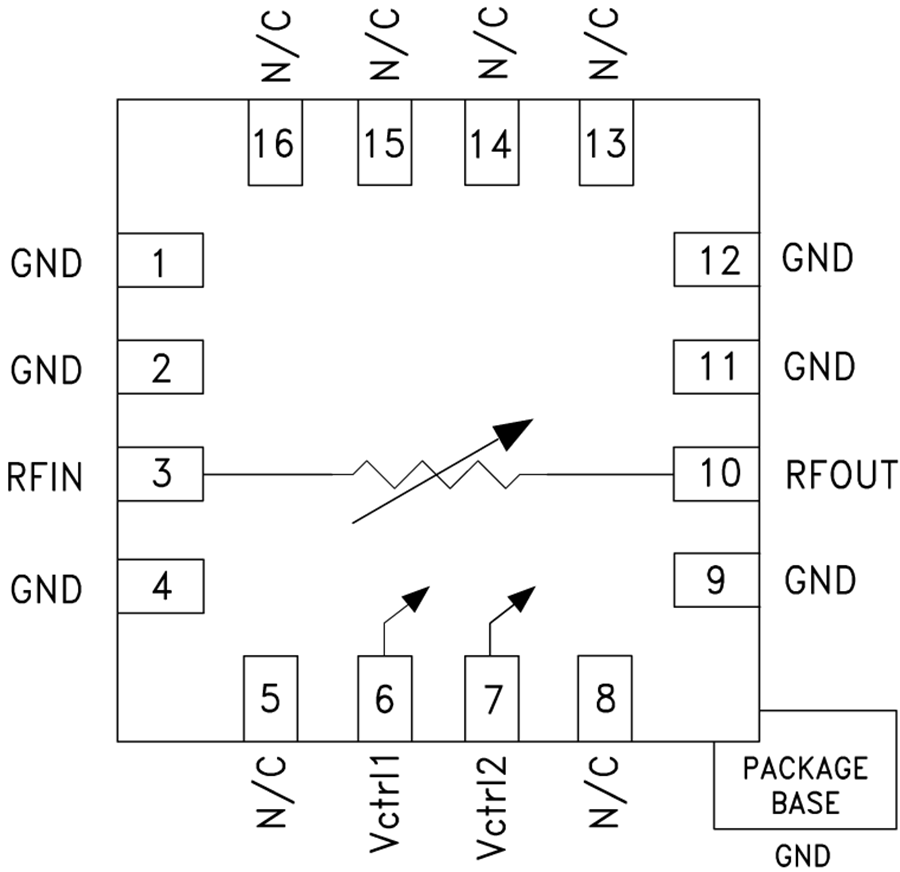

  16引脚3x3mm SMT封装：9mm²

产品详情

HMC712ALP3CE是一款吸收式电压可变衰减器(VVA)，工作频率范围为5 - 26.5 GHz，非常适合必须利用模拟DC控制信号来控制超过28 dB幅度范围的RF信号电平。它集成了由两个模拟电压Vctrl1和Vctrl2控制的分流型衰减器。衰减器要达到最佳线性度性能，首先第一衰减级的Vctrl1在-5V至0 V范围内变化，Vctrl2固定为-5V。然后第二衰减级的控制电压Vctrl2应在-3V至0V范围内变化，Vctrl1固定为0V。HMC712ALP3CE采用符合RoHS标准的3x3 mm QFN无引脚封装。

然而，如果Vctrl1和Vctrl2引脚连接在一起，仅需稍微降低输入IP3性能便可实现全模拟衰减范围。具体应用包括微波、点对点和VSAT无线电中的AGC电路和多增益级温度补偿。

应用

  点对点无线电

  VSAT无线电

  测试仪器仪表

  微波传感器

  军事、ECM和雷达
