HMC7044

带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器

制造商:ADI/AD

产品信息

优势和特点

  超低rms抖动: 典型值:44 fs(12 kHz至20 MHz,2457.6 MHz)

  噪底: −156 dBc/Hz (2457.6 MHz)

  低相位噪声: −141.7 dBc/Hz(800 kHz时,983.04 MHz输出)

  PLL2最多提供14路LVDS、LVPECL或CML型器件时钟(DCLK) CLKOUTx/CLKOUTx和SCLKOUTx/SCLKOUT最高频率达3200 MHz

  JESD204B兼容系统参考(SYSREF)脉冲

  25 ps模拟延迟和½ VCO周期数字延迟,14个时钟输出通道各自都能对延迟进行编程

  相位噪声与功耗的关系可通过SPI编程

  SYSREF有效中断可简化JESD204B同步

  窄带、双核VCO

  最多2个缓冲压控振荡器(VCXO)输出

  LVDS、LVPECL、CMOS和CML模式下最多4个输入时钟

  频率保持模式可保持输出频率

  信号丢失(LOS)检测和无中断参考切换

  4个GPIO报警/状态指示器,可确定系统健康程度

  支持最高6000 MHz的外部VCO输入

  片内稳压器提供出色的PSRR

  68引脚、10 mm × 10 mm LFCSP封装

产品详情

HMC7044是一款高性能双环路整数N分频抖动衰减器,能够选择参考并生成超低相位噪声的频率,支持配有并行或串行(JESD204B型)接口的高速数据转换器。 HMC7044具有两个可通过SPI选择的整数模式PLL和交叠的片内VCO,调谐范围分别达2.5 GHz和3 GHz。 该器件旨在满足GSM和LTE基站设计的要求,并通过多种时钟管理和分配特性来简化基带和无线电卡时钟树的设计。 HMC7044提供14路低噪声且可配置的输出,可以灵活地与许多不同器件接口,包括数据转换器、现场可编程门阵列(FPGA)和混频器本振(LO)。

HMC7044的DCLK和SYSREF时钟输出可配置来支持CML、LVDS、LVPECL和LVCMOS等信号标准,不同的偏置设置则可抵消变化的板插入损耗。

应用

  JESD204B时钟产生

  蜂窝基础设施(多载波GSM、LTE、W-CDMA)

  数据转换器时钟

  微波基带卡

  相控阵参考分配

电路图、引脚图和封装图

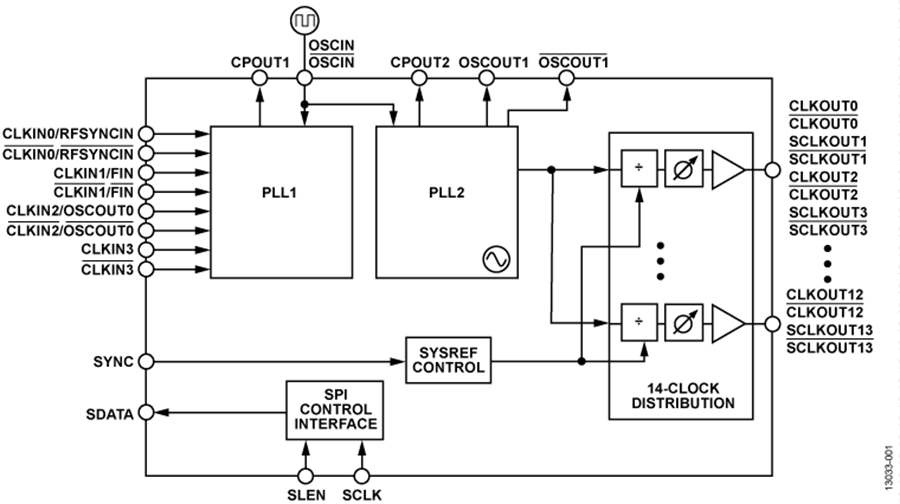

    HMC7044电路图

      HMC7044引脚图
