优势和特点

  24位步长分辨率，6 Hz典型值

  超低相位噪声e 12 GHz、50 MHz基准电压源-98 / -103 dBc/Hz (20 kHz) （小数/整数）

  自动与触发扫频器功能

  采用防周跳(CSP)技术，建立时间短

  支持对外部步进调谐VCO进行自动调谐

  支持多VCO

  40引脚6x6mm SMT封装： 36mm²

产品详情

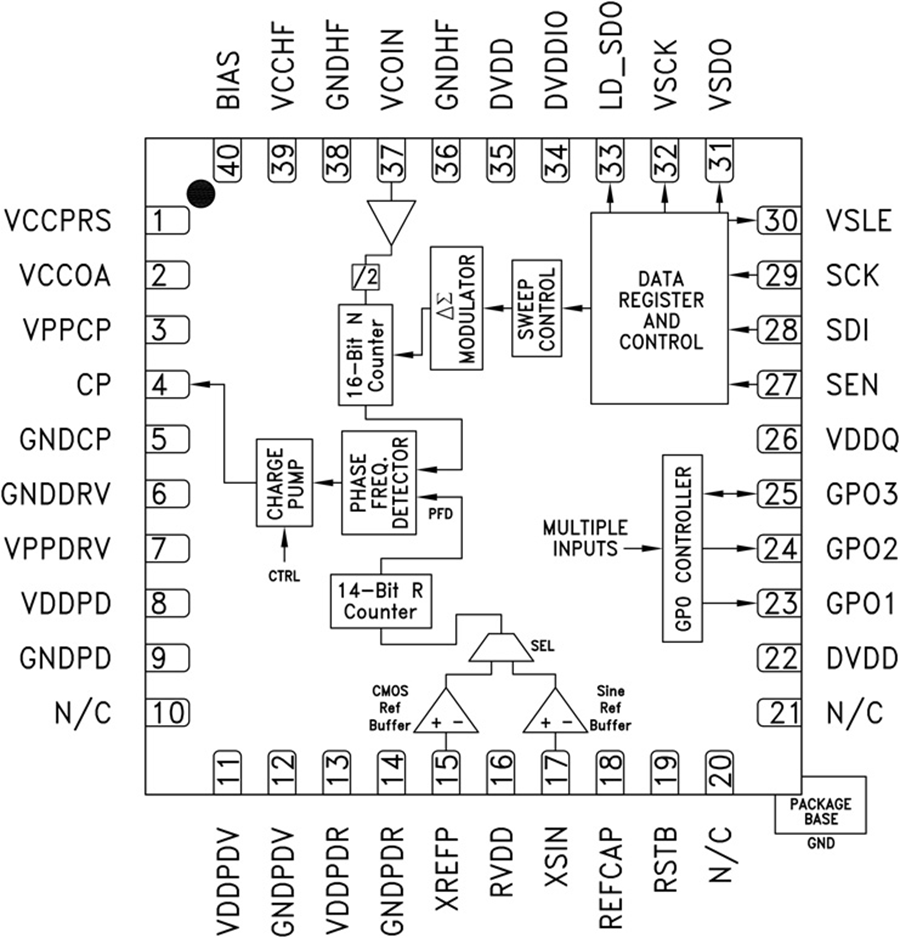

HMC702是一款SiGe BiCMOS小数N分频频率合成器。 该频率合成器内置一个8GHz 16位RF N分频器、一个24位Σ-Δ调制器、一个极低噪声数字鉴频鉴相器(PFD)和一个精密控制电荷泵。 此外，该频率合成器还支持外部步进调谐VCO。

该小数分频频率合成器采用高级Σ-Δ调制器设计，支持超精细频率步长。 该频率合成器能够改变鉴频鉴相器(PFD)增益和PFD周跳特性。 相比传统PFD，该特性可使得到新频率所需时间缩短50%。 另外，由于具有超低带内相位噪声，因此支持更宽的环路带宽，从而可以实现更快的跳频。

该频率合成器内置线性扫频器功能，只需一个外部或自动扫描触发器，便能以各种扫描时间、极性和驻留执行线性调频。

通用输出(GPO)总线支持使用多个VCO。此外，频率合成器具有多个辅助时钟生成模式，可通过GPO访问。

应用

  移动无线电基站(GSM, PCS, DCS, CDMA, WCDMA)

  无线LAN、WiMax

  通信测试设备

  有线电视设备

  FMCW传感器

  汽车雷达

  相控阵系统
