优势和特点

  超低SSB相位噪底： -153 dBc/Hz（10 kHz偏移，100 MHz）

  参考频率。

  可编程分频器(N= 12 - 259)工作频率高达7 GHz

  集电极开路输出缓冲放大器，可与基于运算放大器的环路滤波器接口

  带锁定检测输出的极性可反转PFD

  32引脚5x5mm SMT封装： 25mm²

产品详情

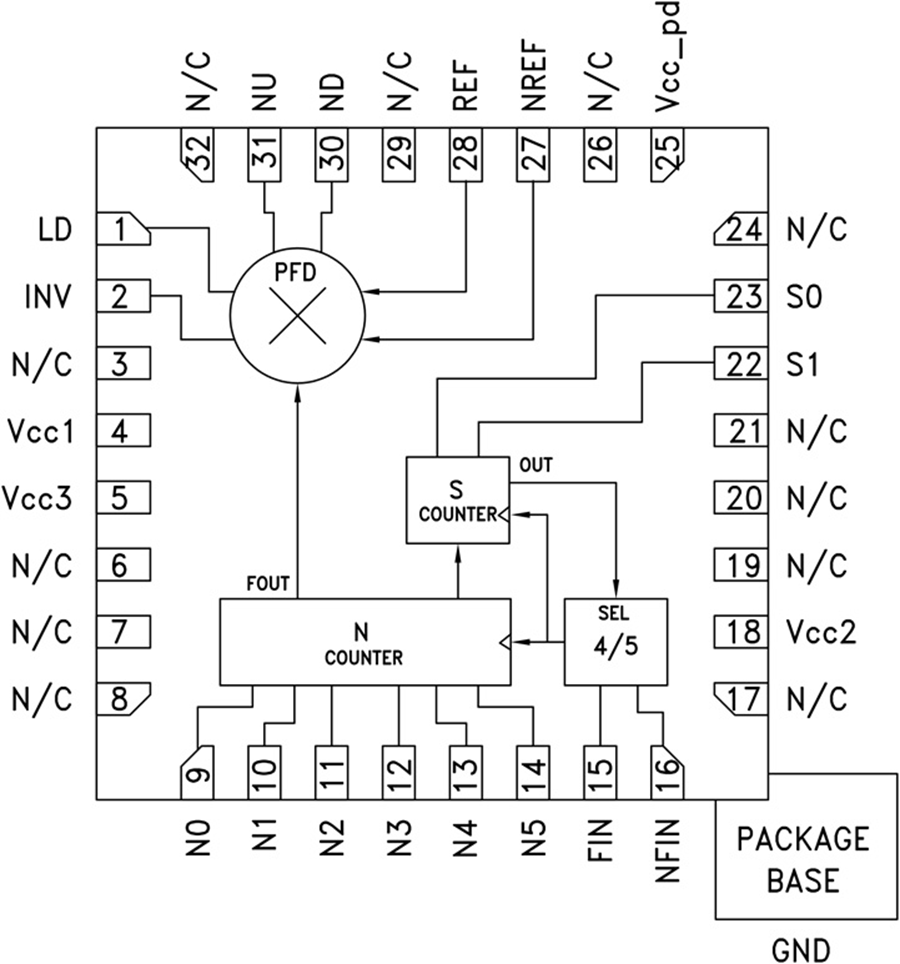

HMC698LP5(E)是一款频率合成器，集成宽带极性可反转数字PFD和锁定检测输出。 该分频器的无条件工作范围为80 - 7000 MHz，连续整数分频比为12至259。由于高工作频率以及超低相位噪底性能，HMC698LP5(E)这款频率合成器具有宽环路带宽和低N特性，从而实现快速建立时间和极低相位噪声。 与差分环路滤波器结合使用时，HMC698LP5(E)可用来将VCO相位锁定至参考振荡器。

应用

  卫星通信系统

  点对点无线电

  军事应用

  Sonet时钟产生
