优势和特点

  高输入IP3： +35 dBm

  8 dB转换损耗(0 dBm LO)

  针对高端LO输入优化

  上变频和下变频应用

  可调电源电流

  24引脚4x4mm SMT封装： 16mm²

产品详情

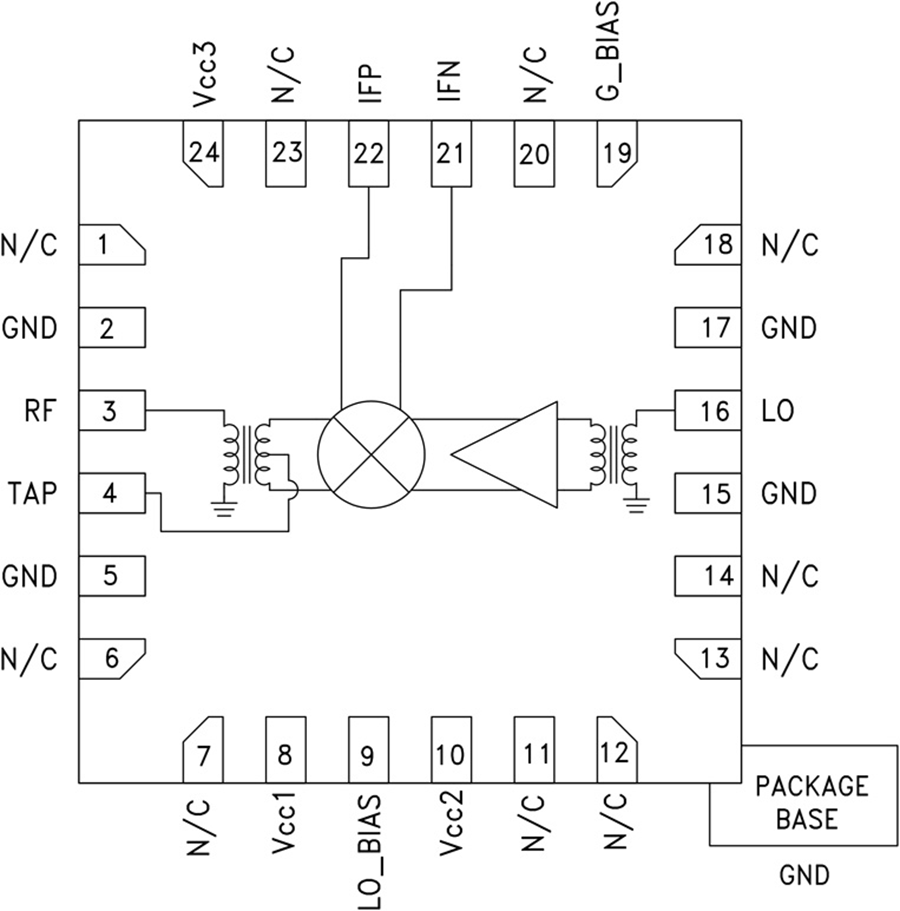

HMC687LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为1.7 - 2.2 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+35 dBm的出色输入IP3下变频性能。 采用1 dB (+23 dBm)压缩时，RF端口支持各种输入信号电平。 转换损耗典型值为8 dB。

DC至500 MHz的IF频率响应能够满足GSM/CDMA发射或接收频率规划要求。 HMC687LP4(E)针对高端LO频率规划优化，并与HMC685LP4(E)引脚兼容，后者是一款1.7 - 2.2 GHz转换器，针对低端LO优化。

应用

  蜂窝/3G和LTE/WiMAX/4G

  基站和中继器

  GSM、CDMA和OFDM

  发射机和接收机
