HMC674LP3E
集成RSPECL输出级的锁存比较器,采用SMT封装,10 GHz
制造商:ADI/AD
产品信息
优势和特点
等效输入带宽:9.3 GHz(典型值)
传播延迟:85 ps(典型值)
过驱与压摆率消散:10 ps(典型值)
输入信号最小脉冲宽度:60 ps(典型值)
电阻可编程迟滞
差分锁存控制
功耗:140 mW(典型值)
16引脚、3 mm × 3 mm、陶瓷无铅芯片载体(LCC)封装

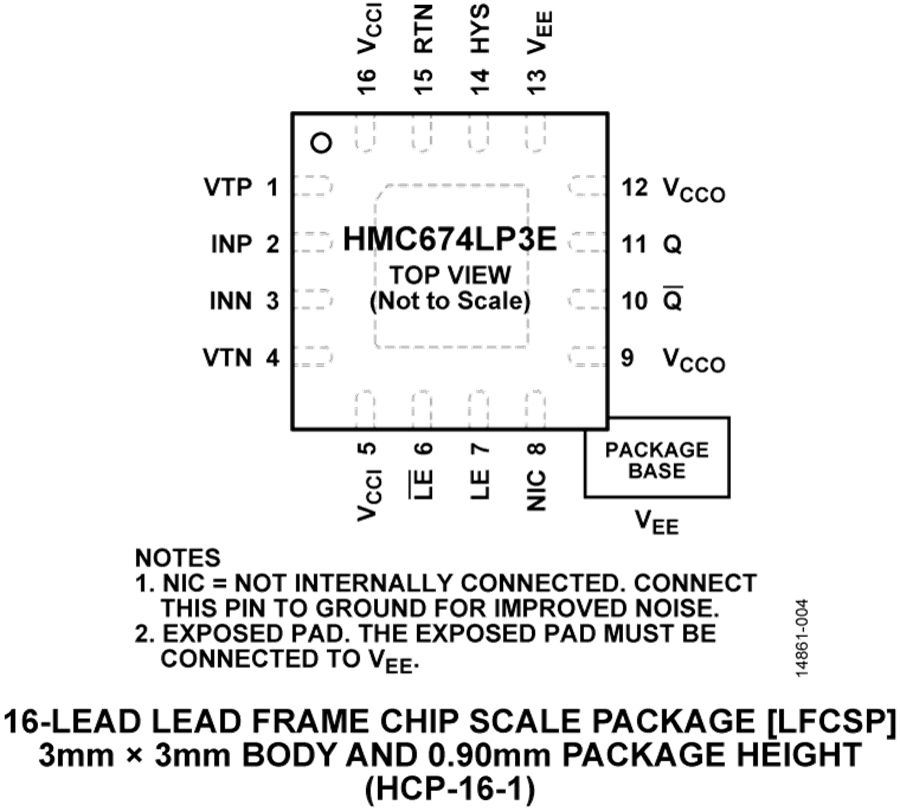

16引脚、引脚架构芯片级封装(LFCSP)
产品详情
HMC674LP3E为硅锗(SiGe)、单芯片、超快速比较器,集成小摆幅正发射极耦合逻辑(RSPECL)输出驱动器和锁存输入。这些比较器支持10 Gbps工作速率,并提供85 ps传播延迟和60 ps输入信号最小脉冲宽度以及0.2 ps rms随机抖动(RJ)。HMC674LP3E的过驱和压摆率消散典型值为10 ps,适合从ATE到宽带通信等各种应用。RSPECL输出级将400 mV直接驱动至端接于VTT = (VCCO − 2.0 V)的50 Ω电阻,其中VTT是PECL终端电压(参见图16)。HMC674LP3E具有高速锁存和可编程迟滞。这些器件可在锁存模式下工作或用作跟踪比较器。
应用
ATE应用
高速仪器仪表
数字接收机系统
脉冲波谱
高速触发器电路
时钟和数据恢复
