优势和特点

  18 GHz输入带宽（1 Vpp满量程）

  4 GS/s最大采样速率

  68 dB SFDR(4 GHz / 0.5 Vpp Input, CLK = 1 GS/s)

  57 dB SFDR(4 GHz / 1 Vpp Input, CLK = 1 GS/s)

  超洁净输出波形，最小毛刺

  >60 dB保持模式馈通抑制

  1.05 mV RMS保持模式输出噪声

  提供单列/双列评估板

  符合RoHS标准的4x4 mm SMT封装

产品详情

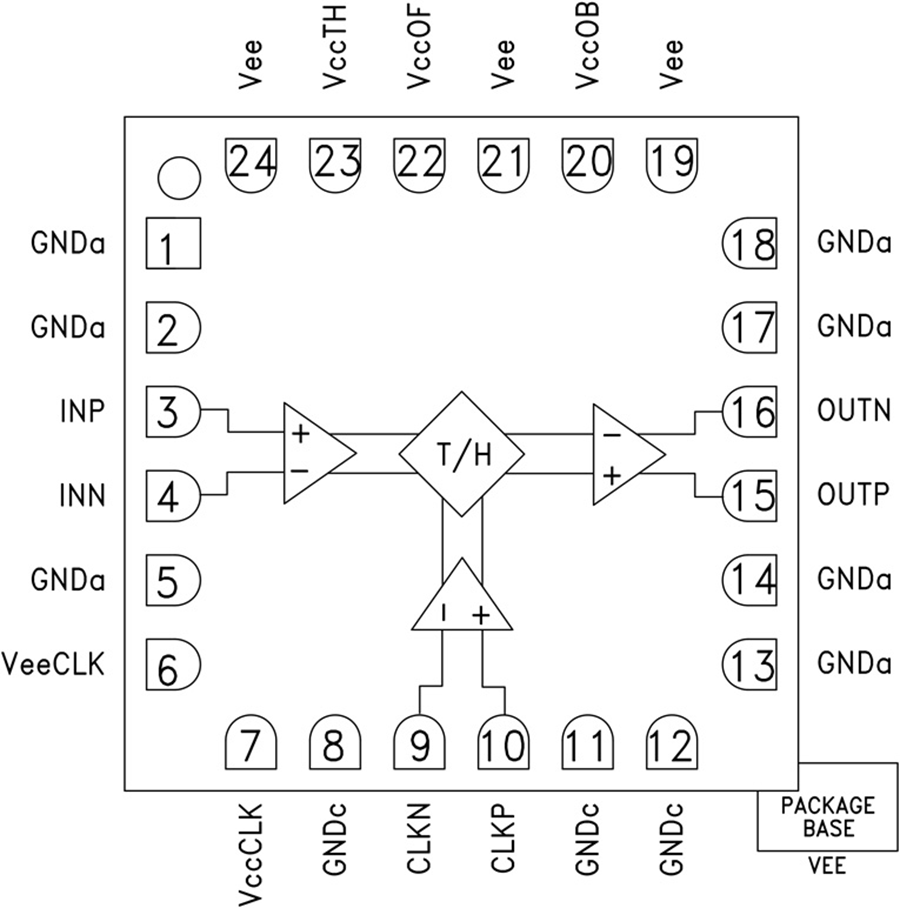

HMC661LC4B是一款SiGe单芯片、全差分、单列、采样保持(T/H)器件，用于宽带采样信号系统，可提供无可比拟的带宽和动态范围性能。 该放大器可在18 GHz带宽范围内提供精密信号采样，DC到5 GHz以上的输入频率范围内具有9至10位线性度、1.05 mV噪声以及低于70 fs的自由孔径抖动。 可采用4 GS/s时钟信号，动态范围损失极少。 该放大器可用于扩展高速模数转换和信号采集系统的带宽和/或高频线性度。

应用

  RF ATE应用

  数字采样示波器

  RF解调系统

  数字接收机系统

  高速峰值检波器

  软件定义无线电

  雷达、ECM与ELINT系统

  高速DAC去毛刺
