HMC628

BiCMOS 5位数字可变增益放大器,采用SMT封装,50 - 800 MHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  TTL/CMOS兼容型串行、并行或锁存并行控制接口

  高输出IP3: +35 dBm(所有增益设置)

  宽增益控制范围: 23 dB

  上电状态选择

  24引脚4x4 mm SMT封装: 16 mm²

  出色的状态与步进精度(±0.05 dB)

产品详情

HMC628LP4(E)是一款数字控制可变增益放大器,工作频率范围为50至800 MHz,可编程提供8 dB衰减至15 dB增益范围内的任意设置,步进为1 dB。 HMC628LP4(E)在最大增益状态下的噪声系数为5 dB,任意状态下的输出IP3最高为+35 dBm。 双模控制接口兼容CMOS/TTL,支持三线式串行输入或5位并行字。

HMC628LP4(E)还提供用户可选上电状态和串行输出端口,可级联其他Hittite串行控制元件。 HMC628LP4(E)采用符合RoHS标准的4x4 mm QFN无引脚封装,提供三种评估板配置,具体取决于应用频率。

应用

  蜂窝/3G基础设施

  WiBro / WiMAX / 4G

  微波无线电和VSAT

  测试设备和传感器

  IF与RF应用



电路图、引脚图和封装图

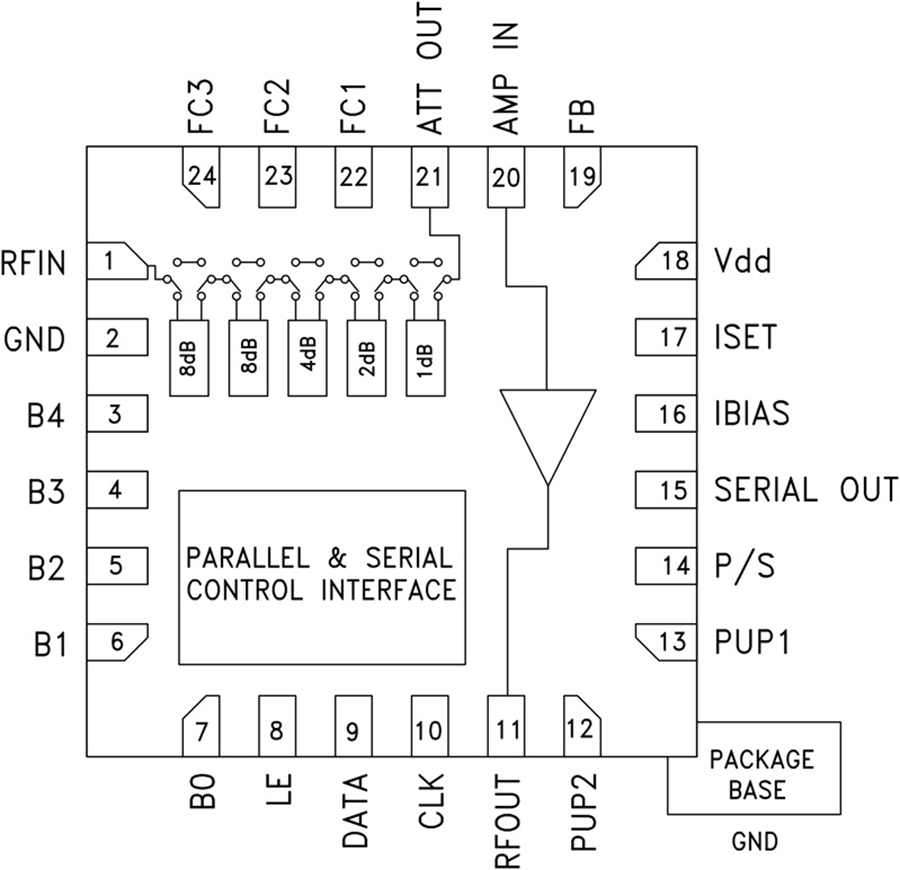

    HMC628电路图
