优势和特点

  转换增益： 13 dB

  出色的镜像抑制： 25 dBc

  输出IP3： +12 dBm

  高输出IP3： +27 dBm

  16引脚5x5 mm陶瓷封装： 25 mm²

产品详情

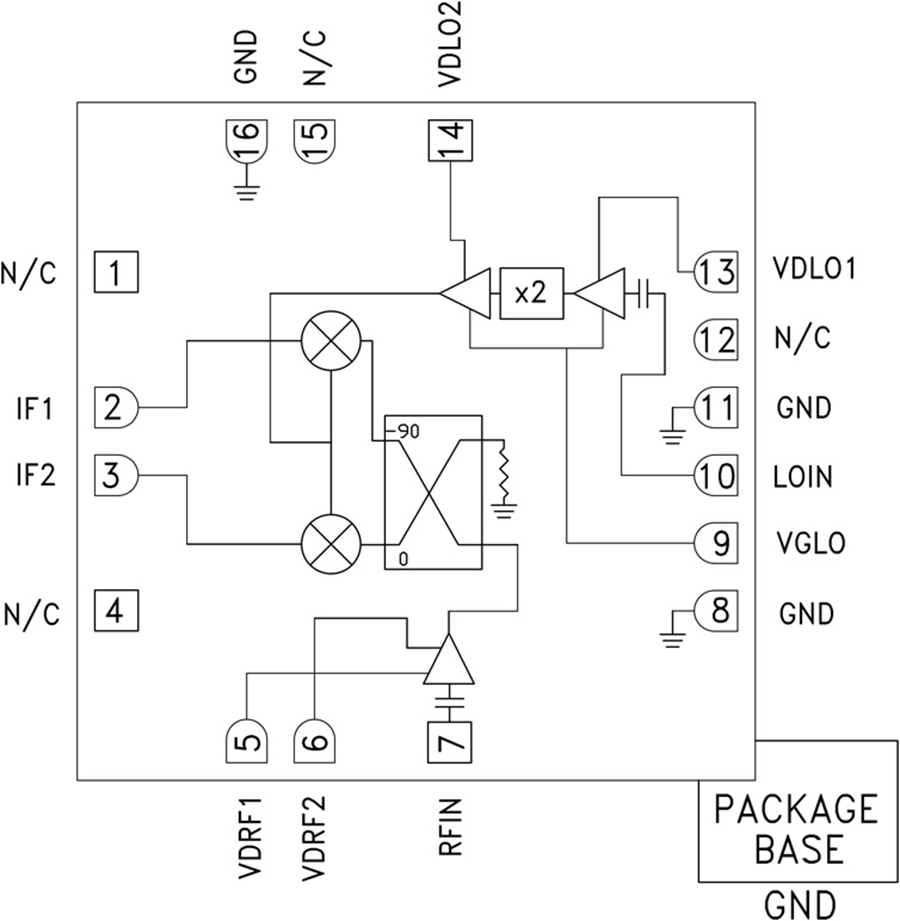

HMC6147ALC5A是一款紧凑型GaAs MMIC I/Q下变频器，采用无引脚RoHS兼容型SMT封装。 该器件提供13 dB小信号转换增益，具有25 dBc边带抑制。 HMC6147ALC5A采用低噪声放大器来驱动I/Q混频器，LO由X2倍频器驱动。 提供IF1和IF2混频器输入，并且可通过外部90°混合选择所需边带。

I/Q混频器拓扑降低了针对干扰边带进行滤波的要求。 HMC6147ALC5A是一款更小巧、可以代替混合单边带转换器的产品，支持表贴制造技术，无需线焊。

应用

  点对点与点对多点无线电

  军用雷达、EW与ELINT

  卫星通信

  传感器
