HMC609-DIE

低噪声放大器芯片，2 - 4 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  增益平坦度： 0.2 dB

  输出IP3： +36 dBm

  增益： 20.5 dB

  输出P1dB： +22 dBm

  50 Ω匹配输入/输出

  裸片尺寸： 2.11 x 1.32 x 0.10 mm

产品详情

HMC609是一款GaAs PHEMT MMIC低噪声放大器(LNA)芯片，工作频率范围为2至4 GHz。 HMC609在整个工作频段内具有极平坦的性能特性，包括20dB小信号增益、3dB噪声系数和+36 dBm输出IP3。 由于尺寸较小、一致的输出功率和隔直RF I/O，这款多功能LNA非常适合MCM组件和混合应用。 所有数据均采用50 Ω测试夹具中的芯片测得，该夹具通过直径为0.025 mm (1 mil)、最小长度为0.31 mm (12 mils)的焊线连接。

应用

  固定微波

  点对多点无线电

  测试和测量设备

  雷达和传感器

  军事和太空

电路图、引脚图和封装图

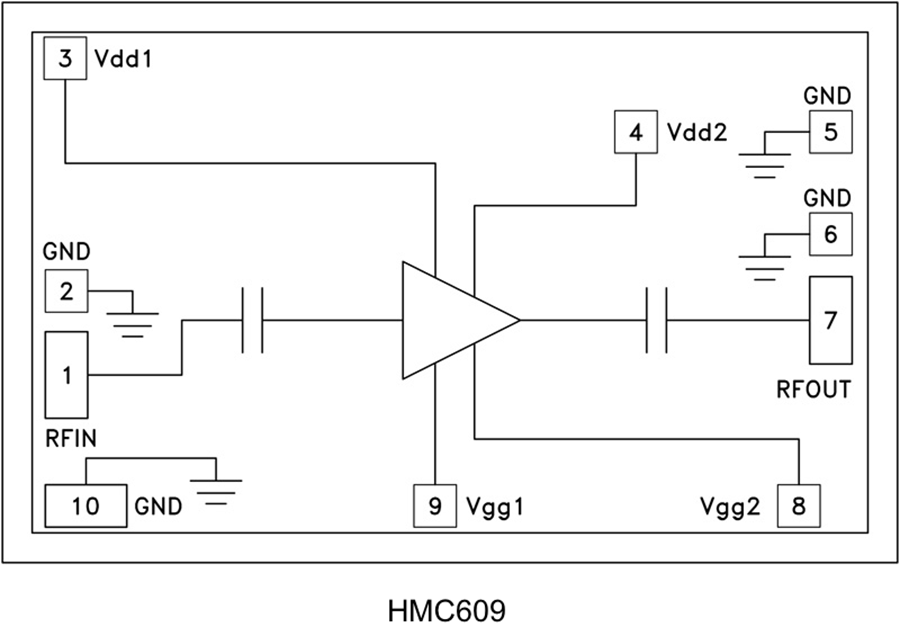

    HMC609-DIE电路图
