HMC571-DIE

GaAs MMIC I/Q接收机芯片,21 - 25 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  转换增益: 11 dB

  镜像抑制: 24 dB

  2 LO至RF隔离: 40 dB

  噪声系数: 3 dB

  输入IP3: +5 dBm

  裸片尺寸: 2.33 x 2.51 x 0.10 mm

产品详情

HMC571是一款紧凑型GaAs MMIC I/Q下变频器芯片,在整个频段内提供10 dB小信号换换增益、3 dB噪声系数和24 dB镜像抑制性能。 该器件采用LNA,后接由x2有源倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器,并可消除镜像频率下的热噪声。

它具有I和Q混频器输出,所需外部90°混合型器件用于选择所需边带。 以下所示的所有数据均通过安装在50 Ω测试夹具中的芯片获取,且包括每个端口上直径为1 mil、长度为20 mil的焊线效应。 该产品为混合型镜像抑制混频器下变频器组件的小型替代器件。

应用

  点对点

  点对多点无线电

  军用雷达、EW和ELINT

  卫星通信

电路图、引脚图和封装图

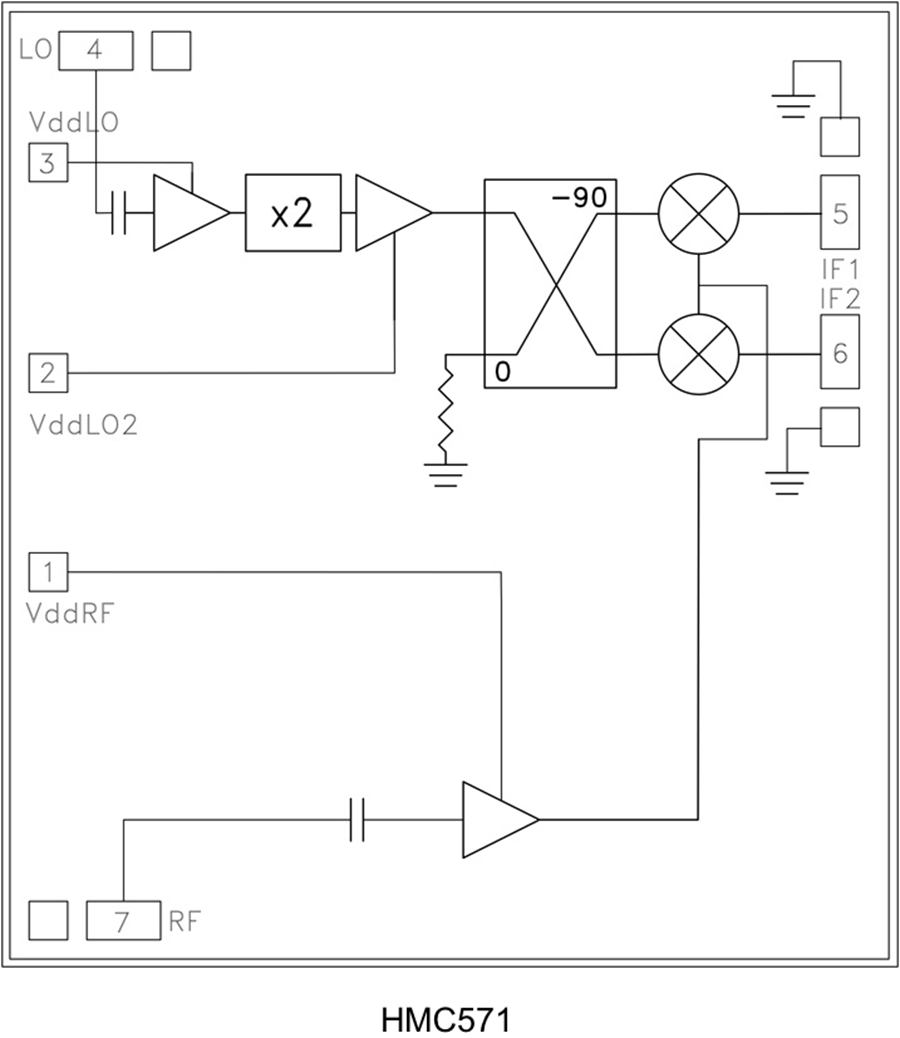

    HMC571-DIE电路图
