优势和特点

  转换增益： 10 dB

  镜像抑制： 18 dB

  2 LO至RF隔离： 65 dB

  噪声系数： 3 dB

  输入IP3： 2 dB

  符合RoHS标准5x5 mm SMT封装

产品详情

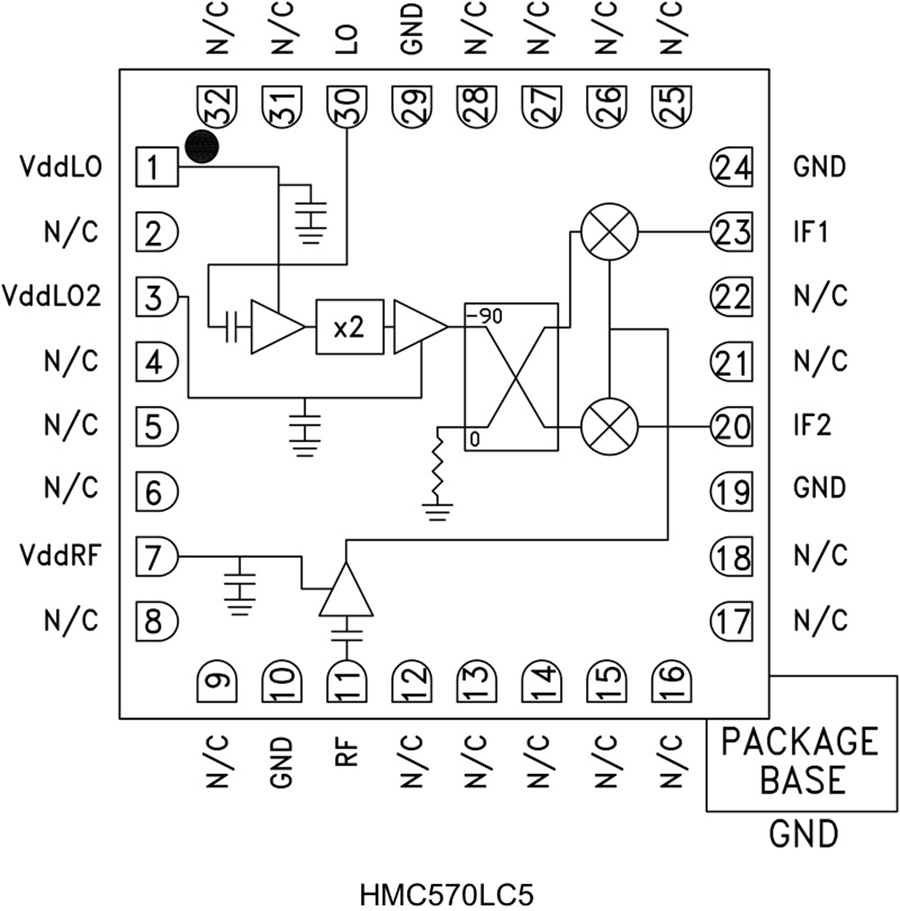

HMC570LC5是一款紧凑型GaAs MMIC I/Q下变频器，采用符合RoHS标准的无引脚SMT封装。 该器件在整个频段范围内提供10 dB的小信号转换增益、3 dB的噪声系数和18 dB的镜像抑制性能。 HMC570LC5采用LNA，后接由x2有源倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。

它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。 HMC570LC5为混合型镜像抑制混频器下变频器组件的小型替代器件，它无需线焊，可以使用表贴制造技术。

应用

  点对点

  点对多点无线电

  军用雷达、EW和ELINT

  卫星通信
