优势和特点

  转换增益： 10 dB

  镜像抑制： 17 dB

  2 LO至RF隔离： 35 dB

  噪声系数： 3 dB

  输入IP3： +3 dBm

  裸片尺寸： 2.33 x 2.73 x 0.10mm

产品详情

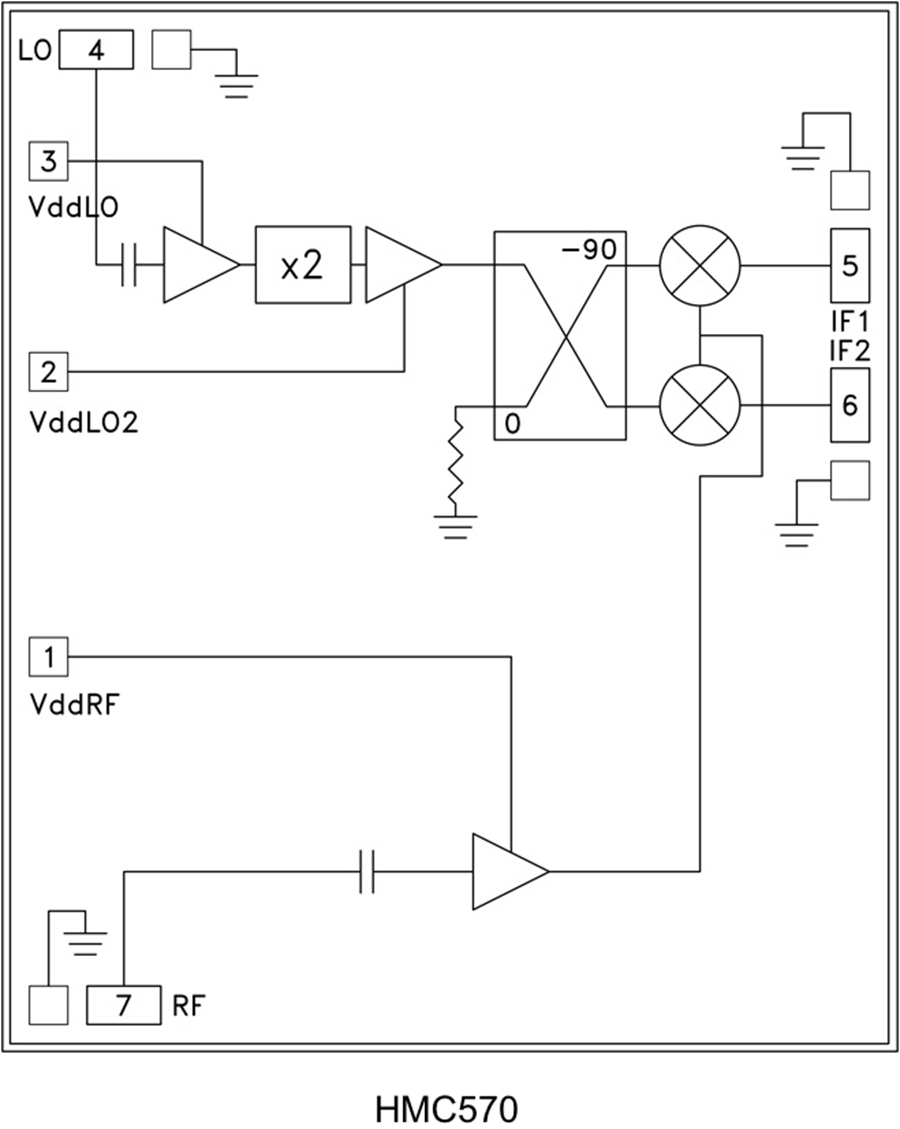

HMC570是一款紧凑型GaAs MMIC I/Q下变频器，在整个频段范围内提供10 dB的小信号转换增益、3 dB的噪声系数和17 dB的镜像抑制性能。 该设备采用LNA，后接由有源2倍频器驱动的镜像抑制混频器。 该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。

它具有I和Q混频器输出，所需外部90?混合型器件用于选择所需边带。 以下所示的所有数据均通过安装在50 Ohm测试夹具中的芯片获取，且包括每个端口上直径为1 mil、长度为20 mil的焊线效应。 该产品为混合型镜像抑制混频器下变频器组件的小型替代器件。

应用

  点对点

  点对多点无线电

  军用雷达、EW和ELINT

  卫星通信
