元器件型号、描述、参数

HMC506

采用SMT封装的VCO，带有缓冲放大器，7.8 - 8.7 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  Pout: +14 dBm

  相位噪声： -103 dBc/Hz（100 KHz）

  无需外部谐振器

  单电源： +3V (77 mA)

  QFN无引脚SMT封装，16 mm²

产品详情

HMC506LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT)MMIC VCO，带有集成谐振器、负电阻器件、变容二极管、缓冲放大器。 该VCO在7.8至8.7 GHz的频率下工作，由于振荡器的单芯片结构，其相位噪声性能在不同的温度、冲击、振动条件下均非常出色。 功率输出为+14 dBm（典型值），采用+3V单电源，功耗77 mA。 该电压控制振荡器采用无引脚QFN 4x4 mm表贴封装。

  VSAT无线电

  点对点/多点无线电

  测试设备和工业控制

  军事最终用途

电路图、引脚图和封装图

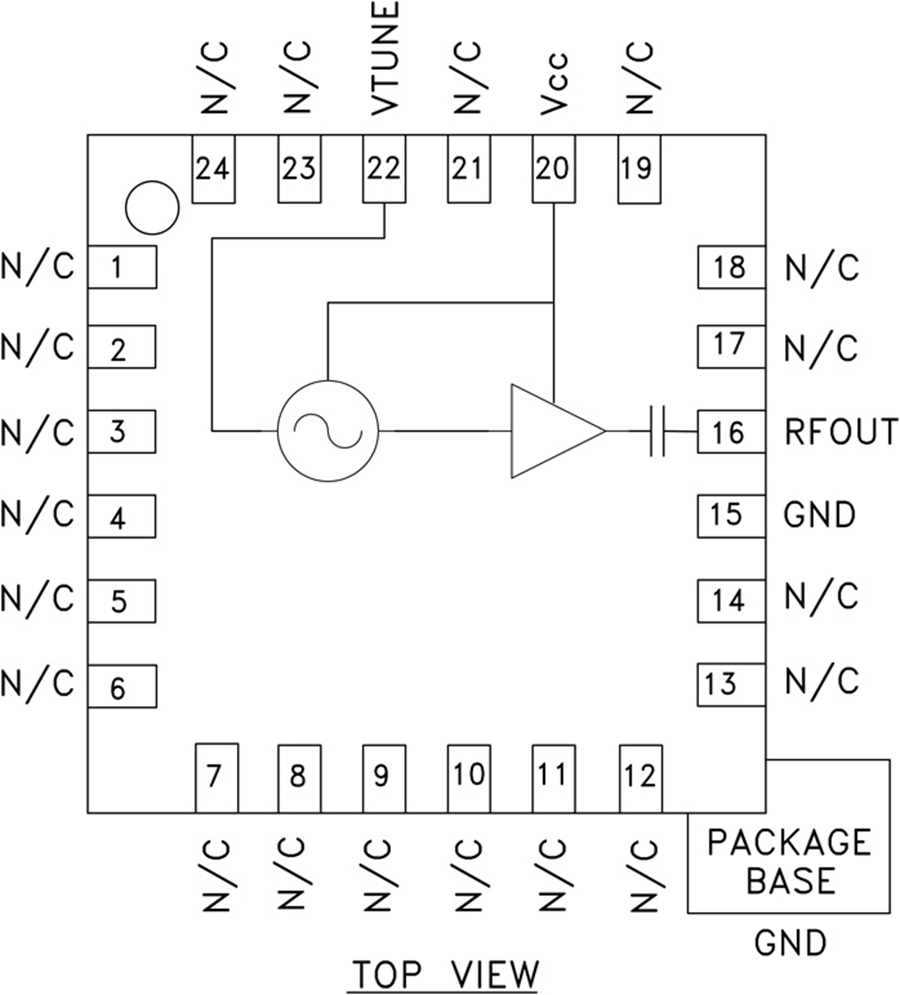

    HMC506电路图
