优势和特点

  1 dB LSB步进至31 dB

  每位单个控制线路

  TTL/CMOS兼容控制

  步进误差：± 0.3 dB（典型值）

  +5V单电源

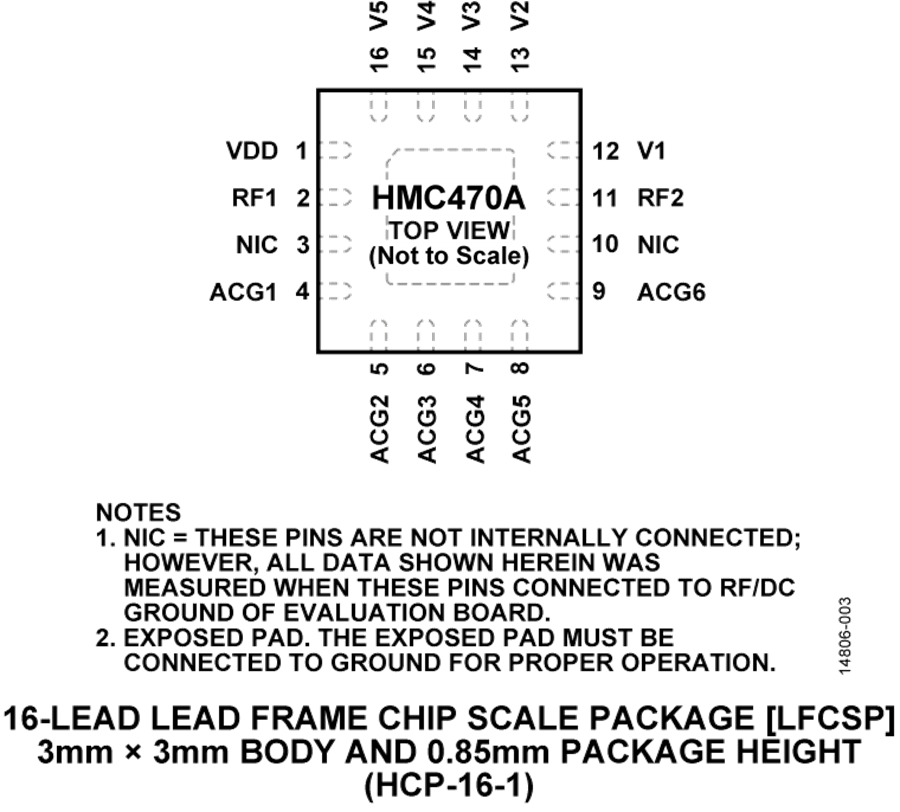

  16引脚3x3mm SMT封装：9mm2

产品详情

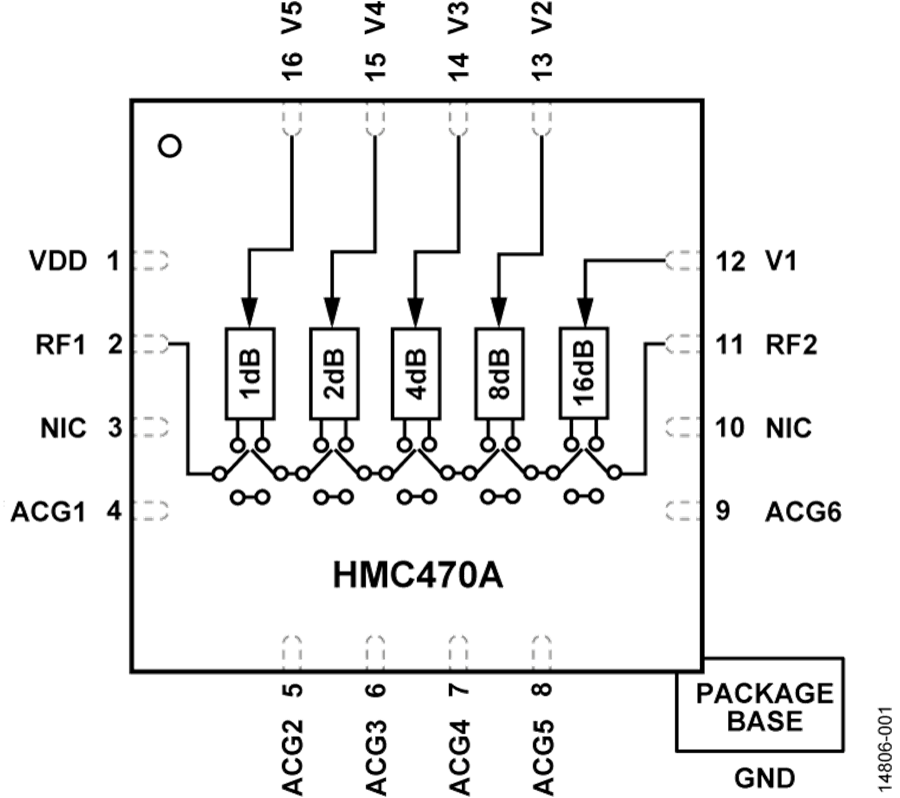

HMC470ALP3E是一款宽带5位GaAs IC数字衰减器，采用低成本无引脚表贴封装。这款每位单个正电压控制线路的数字衰减器采用片外AC接地电容器，在接近直流的情况下工作，这一特点使得它非常适合各种RF和IF应用。工作频率范围DC到3 GHz，插入损耗低于1.5 dB典型值。对于31 dB的总衰减，衰减器位值为1 (LSB)、2、4、8和16 dB。衰减精度非常高，典型步长误差为± 0.3 dB，IIP3为+49 dBm。五位TTL/CMOS控制输入用于选择各衰减状态。需+5V Vdd单偏置。

应用

  蜂窝/无线基础设施

  微波无线电和VSAT

  测试设备和传感器
