HMC466

采用SMT封装的VCO,带有缓冲放大器,6.1 - 6.72 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  Pout: +4.5 dBm

  相位噪声: -101 dBc/Hz(100 KHz

  无需外部谐振器

  单电源: +3V (31 mA)

  QFN无引脚SMT封装,16 mm²

产品详情

HMC466LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO,集成谐振器、负电阻器件、变容二极管、缓冲放大器。 该VCO在6.1至6.72 GHz的频率下工作,由于振荡器的单芯片结构,其相位噪声性能在不同的温度、冲击、振动和工艺条件下非常出色。 功率输出为4.5 dBm(典型值),采用3V单电源(31mA)。 电压控制振荡器采用低成本无引脚QFN 4x4 mm表贴封装。

应用

  VSAT和微波无线电

  有线电视和广播中继

  测试设备和工业控制

  军事

电路图、引脚图和封装图

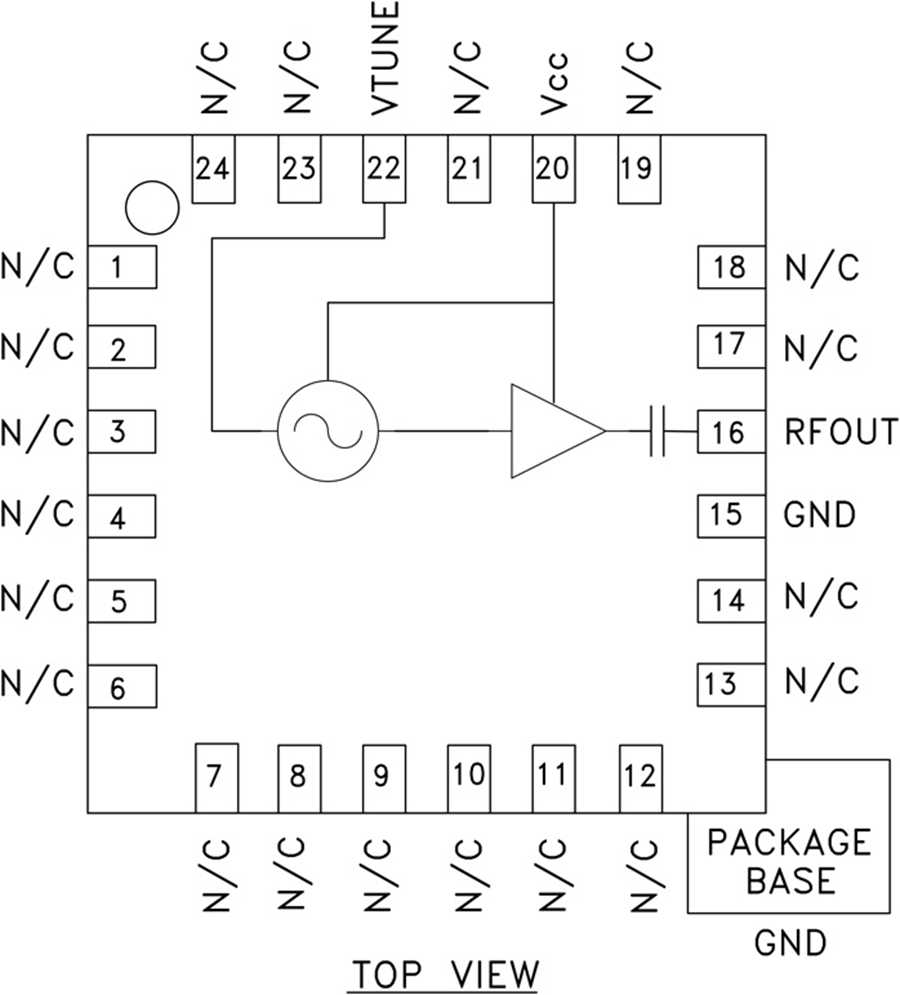

    HMC466电路图
