优势和特点

  输出功率： +11 dBm

  宽输入功率范围： -4至+6 dBm

  Fo，3Fo隔离： >20 dBc（Fout = 20 GHz时）

  100 KHz SSB相位噪声： -135 dBc/Hz

  单电源： 5V (48 mA)

  裸片尺寸： 1.16 x 1.20 x 0.1 mm

产品详情

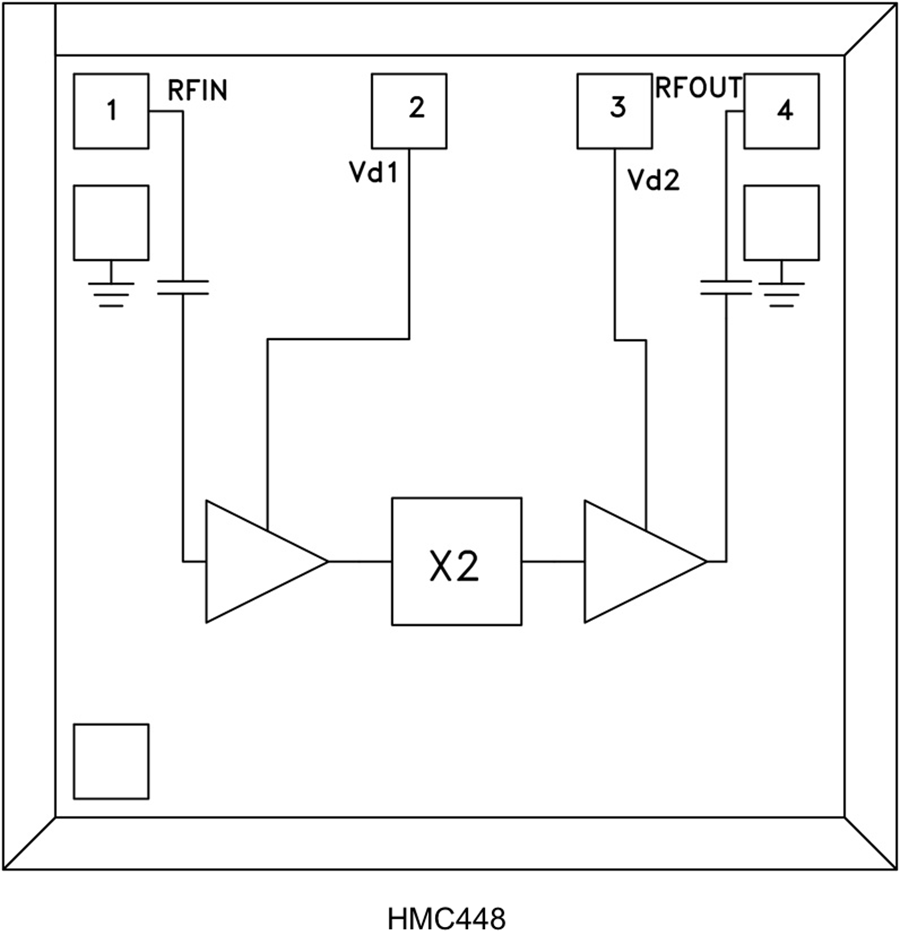

HMC448是一款采用GaAs PHEMT技术制造而成的x2有源宽带倍频器芯片。 由0 dBm信号驱动时，该倍频器在19至25 GHz范围内提供+11 dBm的典型输出功率。 在最高22 GHz的频率下，Fo和3Fo隔离大于22 dBc。 这款多速率倍频器可用于为40 Gbps系统生成半速率时钟，或者作为倍频链的一部分，生成全速率40 Gbps时钟。

HMC448非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-135 dBc/Hz，有助于保持良好的系统噪声性能。 所有数据均采用50 ohm测试夹具中的芯片测得，该夹具通过尺寸为0.076 x 0.0127mm (3mil x 0.5mil)、最小长度小于0.31 mm (<12 mils)的焊线连接。

应用

  时钟生成应用： SONET OC-192和SDH STM-64

  点对点和VSAT无线电

  测试仪器仪表

  军事和太空
