元器件型号、描述、参数

HMC430

采用SMT封装的VCO，带有缓冲放大器，5.0 - 5.5 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  Pout：+2 dBm

  相位噪声：-103 dBc/Hz（100 kHz）

  无需外部谐振器

  单电源：3V (27 mA)

  16mm²无引脚SMT封装

产品详情

HMC430LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，带有集成谐振器、负电阻器件、变容二极管、缓冲放大器。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。 采用3V电源电压时，输出功率为2 dBm（典型值）。 电压控制振荡器采用低成本无引脚QFN 4x4 mm表贴封装。

应用

  802.11a和HiperLAN WLAN

  VSAT无线电

  UNII和点对点无线电

电路图、引脚图和封装图

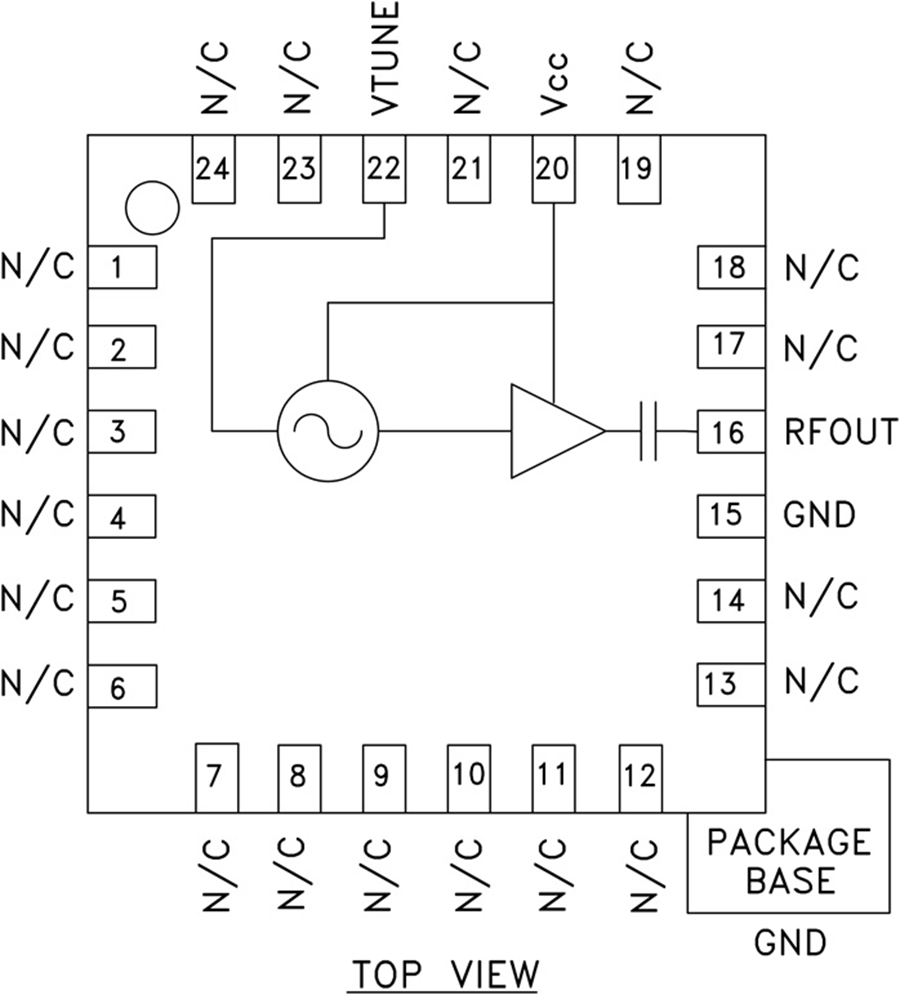

    HMC430电路图
