HMC390

集成缓冲放大器的VCO SMT,3.55 - 3.9 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  Pout: +4.7 dBm

  相位噪声: -112 dBc/Hz(100 KHz)

  无需外部谐振器

  单电源: 3V (42 mA)

  QFN无铅SMT封装,16 mm²

产品详情

HMC390LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO,集成谐振器、负电阻器件、变容二极管和缓冲放大器。 由于振荡器的单芯片结构,VCO的相位噪声性能在温度、冲击、振动和工艺范围内尤为出色,工作频率范围为3.55至3.9 GHz。 采用3V单电源(42 mA)时,输出功率为4.7 dBm(典型值)。 该电压控制振荡器采用低成本无铅QFN 4x4 mm表面贴装封装。

应用

  无线本地环路(WLL)

  VSAT和微波无线电

  测试设备和工业控制

  军事

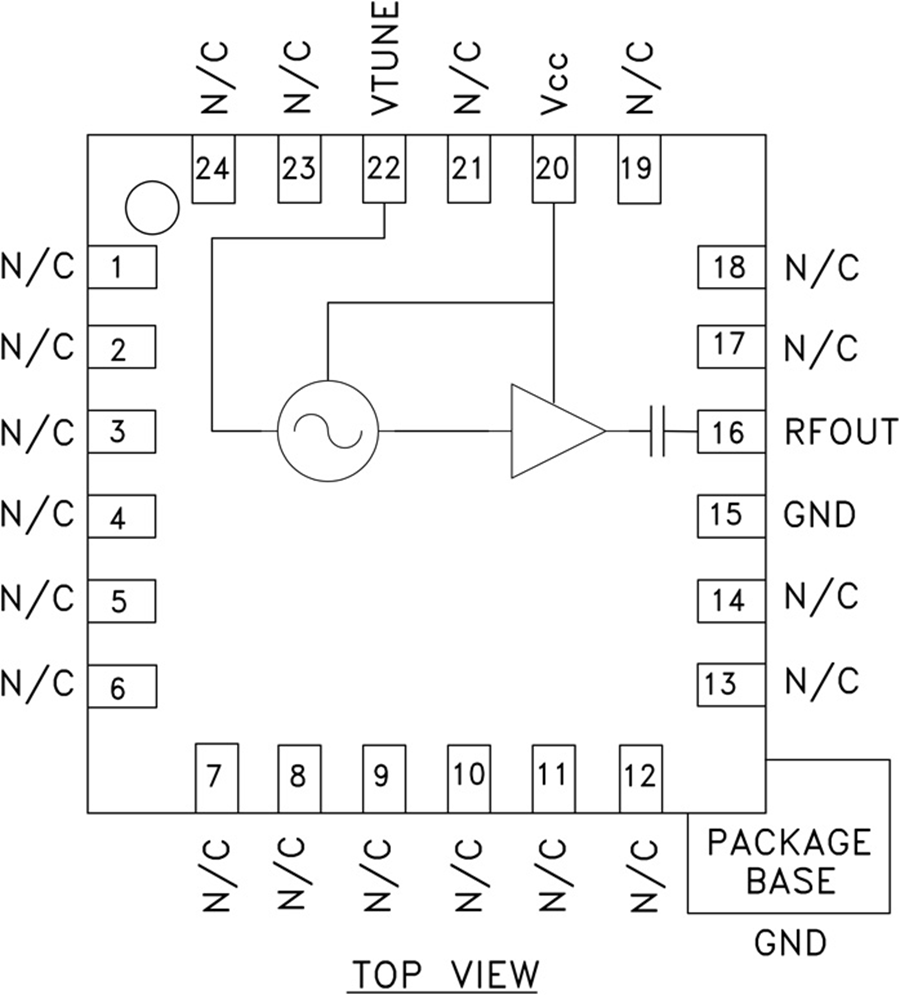

电路图、引脚图和封装图

    HMC390电路图
