元器件型号、描述、参数

HMC346AMS8GE

GaAs MMIC SMT电压可变衰减器，DC - 8 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  宽带宽：DC - 8 GHz

  低相移和衰减

  衰减范围：32 dB

产品详情

HMC346AMS8G和HMC346AMS8GE均为吸收式电压可变衰减器(VVA)，采用8引脚表贴封装，工作频率范围为DC - 8 GHz。它集成了片内基准电压衰减器，可配合外部运算放大器使用，提供0至−3 V的简单单电压衰减控制。该器件非常适合模拟直流控制信号必须在30 dB幅度范围内控制RF信号电平的设计。具体应用包括微波、点对点和VSAT无线电中的AGC电路和多增益级温度补偿。

应用

  点对点无线电

  VSAT无线电

电路图、引脚图和封装图

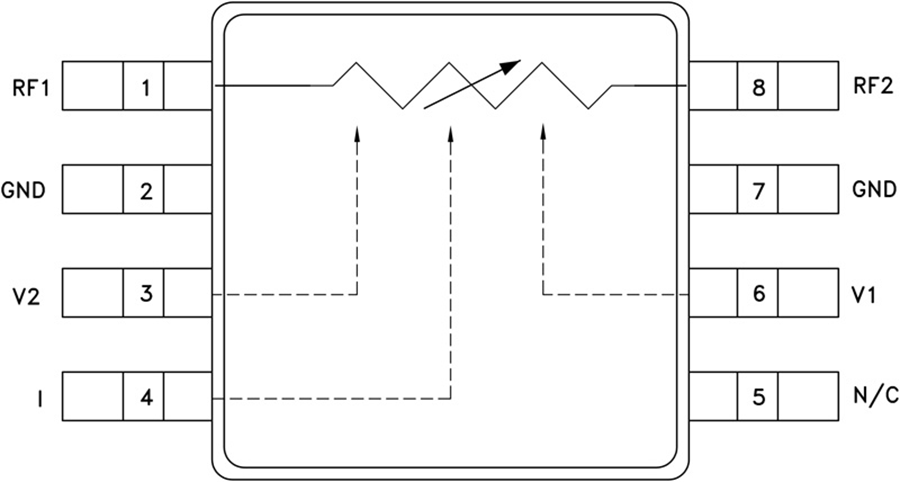

    HMC346AMS8GE电路图
