元器件型号、描述、参数

HMC346ALP3E

GaAs MMIC电压可变衰减器，DC - 14 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  宽带宽：DC - 14 GHz

  低相移和衰减

  衰减范围：30 dB

  简化电压控制

  3 x 3 x 1 mm SMT封装

产品详情

HMC346ALP3E是一款吸收式电压可变衰减器(VVA)，采用低成本无引脚表贴塑料封装，工作频率范围为DC - 14 GHz。它集成了片内基准电压衰减器，可配合外部运算放大器使用，提供0至-5V的简单单电压衰减控制。该器件非常适合模拟直流控制信号必须在30 dB幅度范围内控制RF信号电平的设计。该VVA为HMC121C8的出色替代器件。

应用

  基站基础设施

  光纤和宽带通信

  微波无线电和VSAT

  军用无线电、雷达和ECM

  测试仪器仪表

电路图、引脚图和封装图

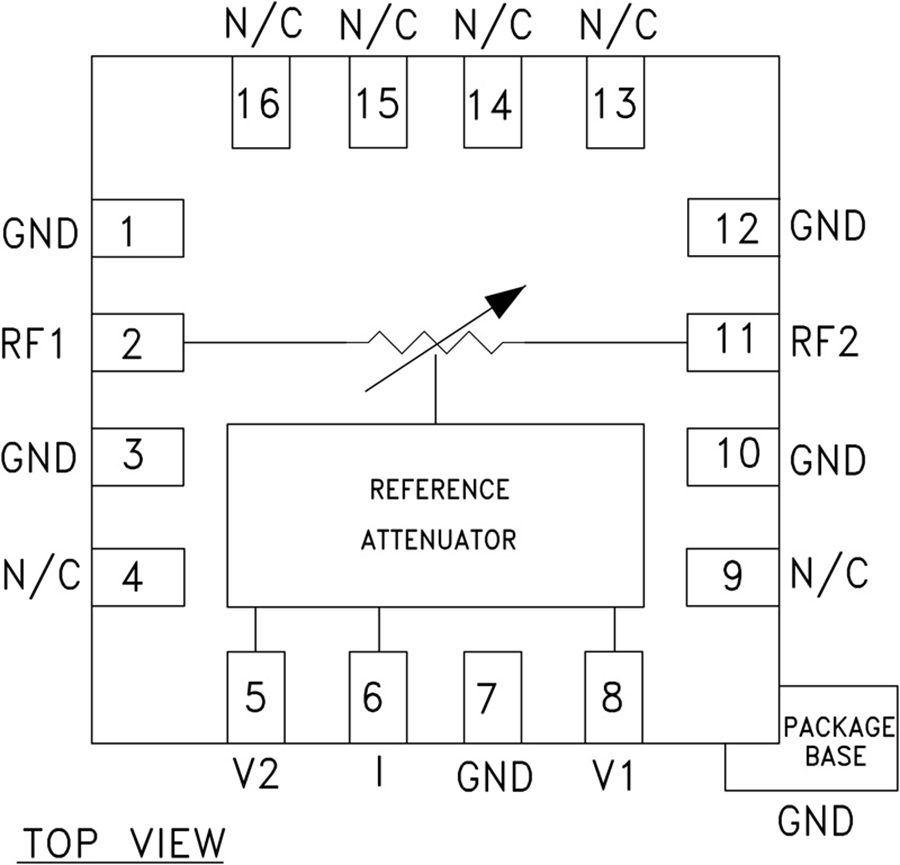

    HMC346ALP3E电路图
