HMC338-DIE

GaAs MMIC次谐波混频器芯片,26 - 33 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  集成LO放大器: -5 dBm输入

  次谐波(x2) LO

  高2 LO/RF隔离: 33 dB

  裸片尺寸: 1.32 x 0.97 x 0.1 mm

产品详情

HMC338芯片是一款集成LO放大器的次谐波(x2) MMIC通用混频器,可在26至33 GHz的频率范围中用作上变频器或下变频器。 该芯片利用GaAs PHEMT技术,芯片整体面积为1.28mm²。 2 LO至RF隔离性能出色,无需额外滤波。 LO放大器采用单偏置(+3V至+4V)双级设计,仅需-5 dBm的标称驱动。 所有数据均采用50 ohm测试夹具中的芯片测得,该夹具通过直径为0.076 mm (3 mil)、最小长度小于0.31 mm (<12 mils)的焊线连接。

应用

  通用应用

  26和33 GHz微波无线电

  针对点对点无线电应用的上下变频器

  卫星通信系统

电路图、引脚图和封装图

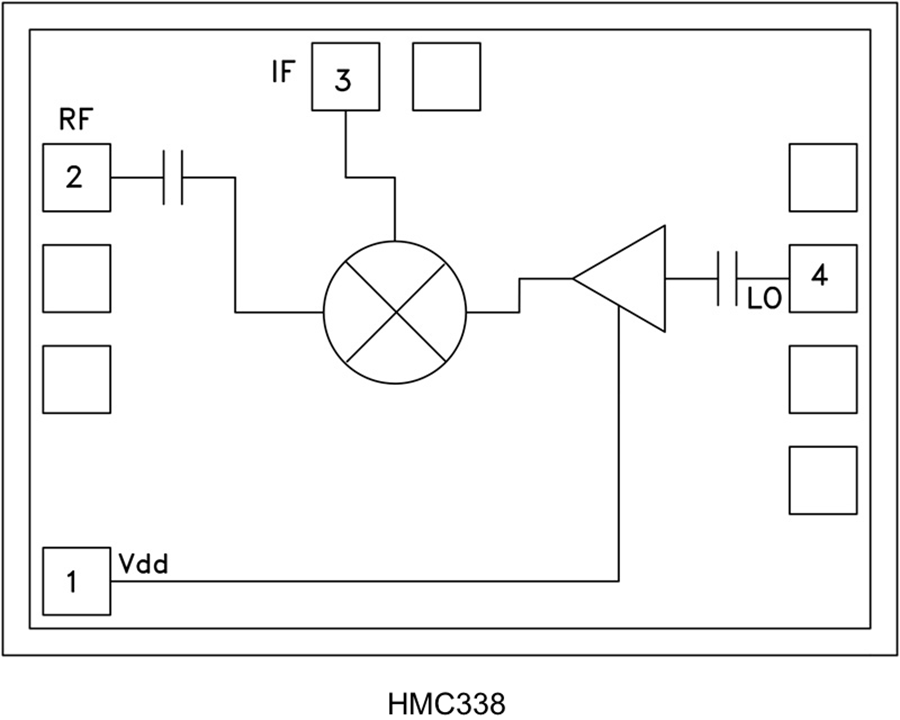

    HMC338-DIE电路图
