元器件型号、描述、参数

HMC327

MMIC功率放大器SMT，3 - 4 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  增益： 21 dB

  饱和功率： +30 dBm

  45% PAE

  电源电压： +5V

  省电功能

  外部器件数量少

产品详情

HMC327MS8G(E)是一款高效率GaAs InGaP异质结双极性晶体管(HBT) MMIC功率放大器，工作频率范围为3至4 GHz。 该放大器采用低成本、表面贴装8引脚封装，带有裸露基座以改善RF和热性能。 它采用极少的外部元件提供21 dB增益，饱和功率为+30 dBm（45% PAE时），电源电压为+5V。 当放大器不用时，可使用省电功能以节省功耗。

应用

  无线本地环路

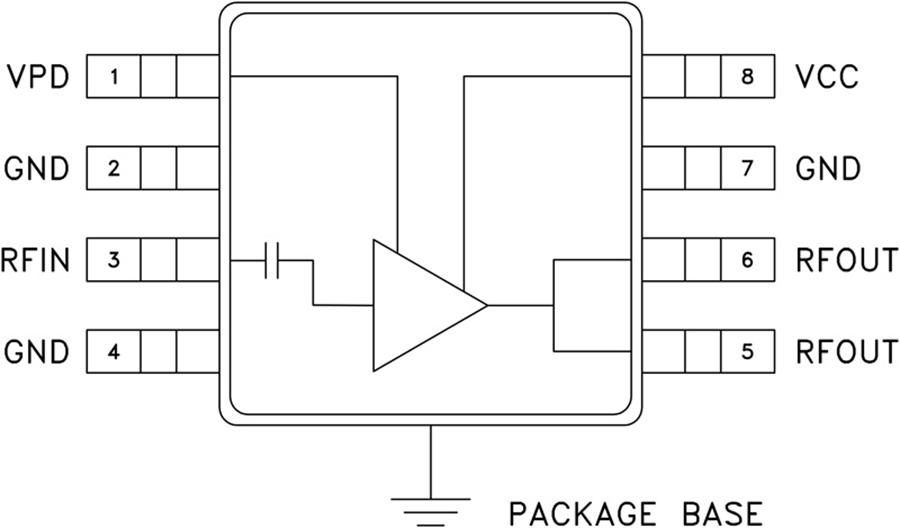

电路图、引脚图和封装图

    HMC327电路图
