HMC306A

0.5 dB LSB GaAs MMIC 5位数字衰减器，0.7 - 3.8 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  产品符合RoHS标准

  0.5 dB LSB步进至15.5 dB

  每位单正电压控制

  误码率：±0.2 dB（典型值）

  小型15 mm²封装： MSOP10

产品详情

HMC306AMS10和HMC306AMS10E均为通用型宽带5位正控制GaAs IC数字衰减器，采用10引脚MSOP 表贴塑料封装。 该器件的频率范围为0.7至3.8 GHz，典型插入损耗小于1.5至2.3 dB。 对于15.5 dB的总衰减，这些衰减器位值为0.5 (LSB)、1、2、4和8 dB。 在± 0.2 dB（典型值）时，衰减精度最佳且IIP3高达+52 dBm。 五个控制电压输入，在0和+3至+5V之间切换，用于选择每个衰减状态。 需通过外部5K Ohm电阻施加+3至+5V的单Vdd偏置。

应用

  蜂窝、UMTS/3G基础设施

  ISM, MMDS, WLAN, WiMAX

  微波无线电和VSAT

  测试设备和传感器

电路图、引脚图和封装图

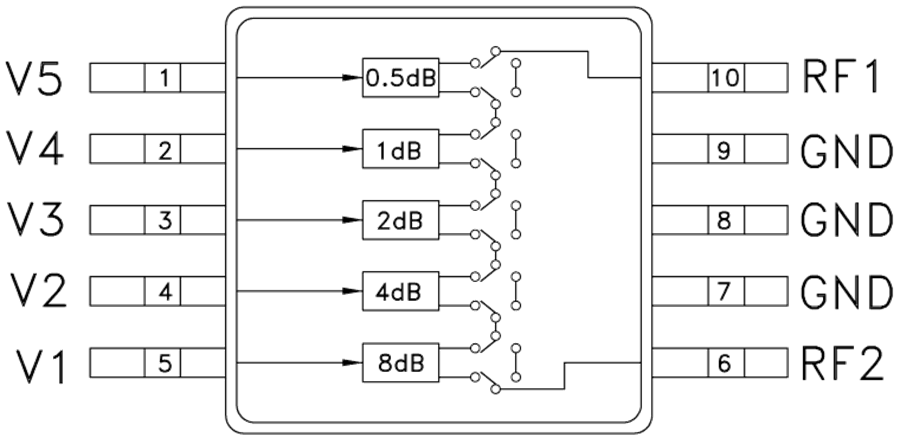

    HMC306A电路图
