优势和特点

  无毛刺状态转换

  0.5 dB LSB步进至15.5 dB

  TTL/CMOS兼容串行数据接口

  SPI兼容串行输出

  出色的衰减精度： 比特误差：± 0.25 dB（典型值）

  +3.3V至5V单电源

  ESD额定值： 2级(2kV HBM)

  HMC305ALP4E的直接替代产品

产品详情

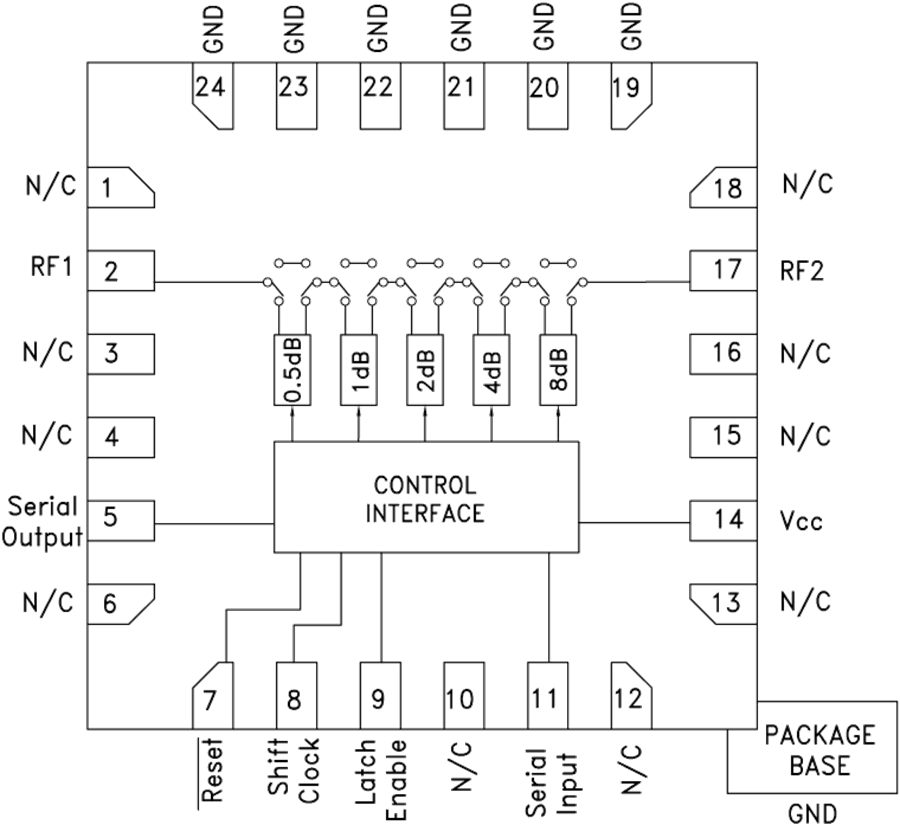

HMC305S(E)是一款集成CMOS兼容串行转并行驱动器的宽带5位正控制GaAs IC数字衰减器，采用无引脚QFN 4x4 mm SMT封装。 该器件的频率范围为0.7至3.8 GHz，典型插入损耗小于1.5至2 dB。 对于15.5 dB的总衰减，衰减器位值为0.5 (LSB)、1、2、4和8 dB。 在±0.25 dB（典型值）时，衰减精度最佳且IIP3高达+52 dBm。 五位串行控制字用于选择各衰减状态。 需通过外部5 kOhm电阻施加+3V至+5V的单Vcc偏置。

HMC305S(E)为HMC305A(E)、HMC305B(E)和HMC305(E)的替代器件。

应用

  蜂窝基础设施

  无线基础设施

  微波无线电和VSAT

  测试仪器仪表
