元器件型号、描述、参数

HMC260ALC3B

GaAs MMIC基波混频器，14 - 26 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  无源： 无需直流偏置

  输入IP3： +20 dBm

  隔离： 40 dB

  宽IF带宽： DC - 8 GHz

  12引脚3x3 mm SMT陶瓷封装9mm2

产品详情

HMC260ALC3B是一款通用型双平衡混频器，采用无引脚RoHS兼容型SMT封装，可用作14至26 GHz范围内的上变频器或下变频器。 此混频器无需外部元件或匹配电路。 HMC260ALC3B采用经过优化的巴伦结构，提供出色的LO至RF及LO至IF抑制性能。 该混频器采用高于+9 dBm的LO驱动电平工作。 HMC260ALC3B无需线焊，可以使用表贴制造技术。

应用

  点对点无线电

  点对多点无线电

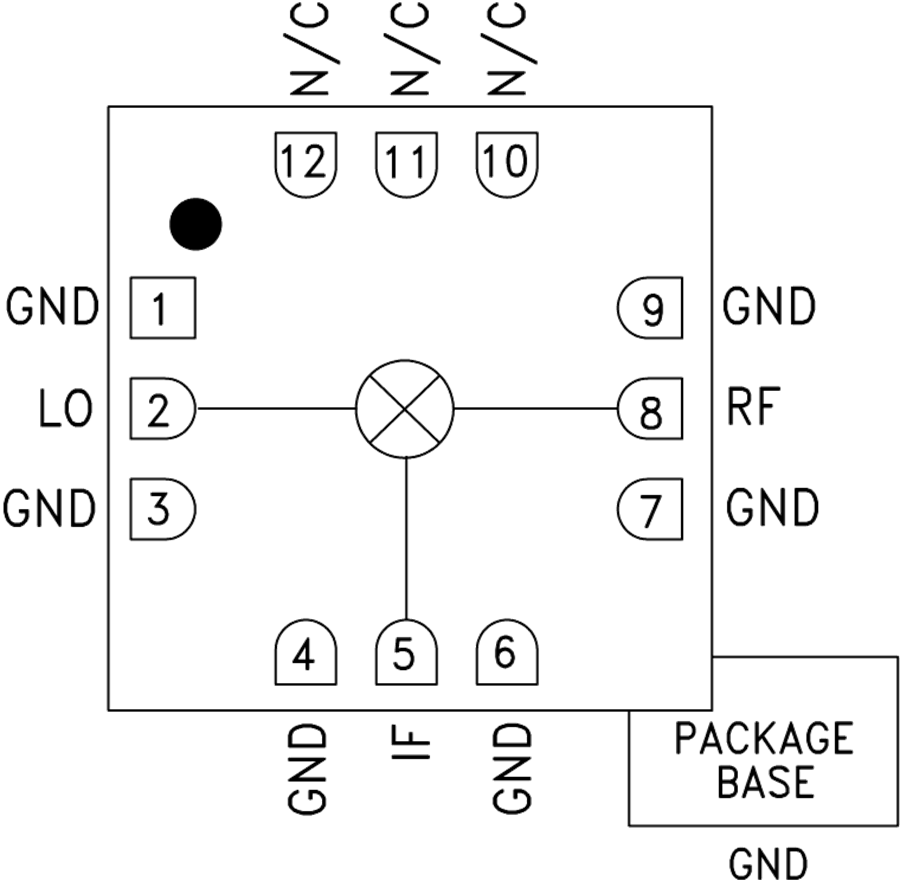

电路图、引脚图和封装图

    HMC260ALC3B电路图
