元器件型号、描述、参数

HMC253AQS24

GAAS MMIC SP8T非反射式开关，DC - 2.5 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  低插入损耗(2 GHz)：1.1dB

  单正电源：Vdd = +5V

  集成式3:8 TTL解码器

  24引脚QSOP封装

产品详情

HMC253AQS24和HMC253AQS24E均为低成本非反射SP8T开关，采用24引脚QSOP封装，宽带工作频率范围为DC至2.5 GHz。该开关提供单正偏置和真TTL/CMOS兼容性。该开关上集成了3:8解码器，仅需三个控制线和一个正偏置即可选择每个路径。HMC253AQS24和HMC253AQS24E SP8T将替代SP4T和SPDT MMIC开关的多种配置。

应用

  CATV/DBS

  CDMA

  蜂窝/PCS

电路图、引脚图和封装图

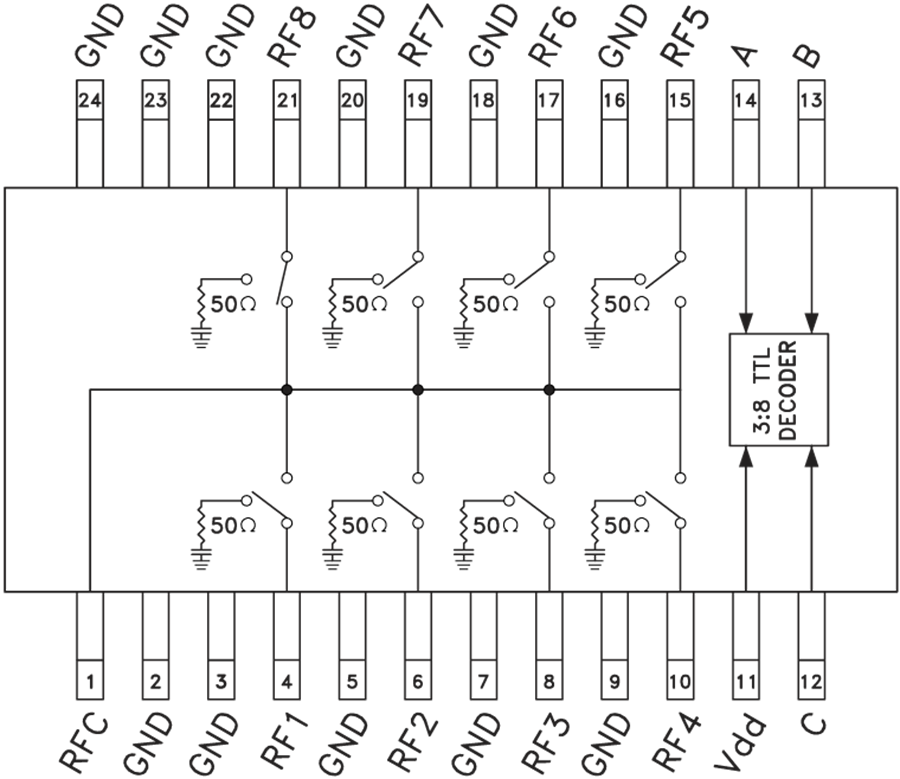

    HMC253AQS24电路图
