HMC247

400°模拟移相器芯片，5 - 18 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  宽带宽： 5 - 18 GHz

  相移: >400

  单正电压控制

  小尺寸： 2.3 x 1.6 x 0.1 mm

产品详情

HMC247是一款模拟移相器芯片，通过0至+10V的模拟控制电压控制。 HMC247分别在9 GHz和18 GHz下提供0至300度和0至100度的连续可变相移，并提供一致的插入损耗和相移。 该相移相对于控制电压保持单调。 控制端口的调制带宽为50 MHz。 该器件具有低插入损耗和紧凑尺寸，适合各种应用，包括光纤系统和测试设备中的时钟相移。 所有数据均采用50 ohm测试夹具中的芯片测得，该夹具通过直径为0.076 mm (3 mil)、最小长度小于0.31 mm (<12 mils)的焊线连接。

应用

  光纤产品

  军事

  Test Equipment

电路图、引脚图和封装图

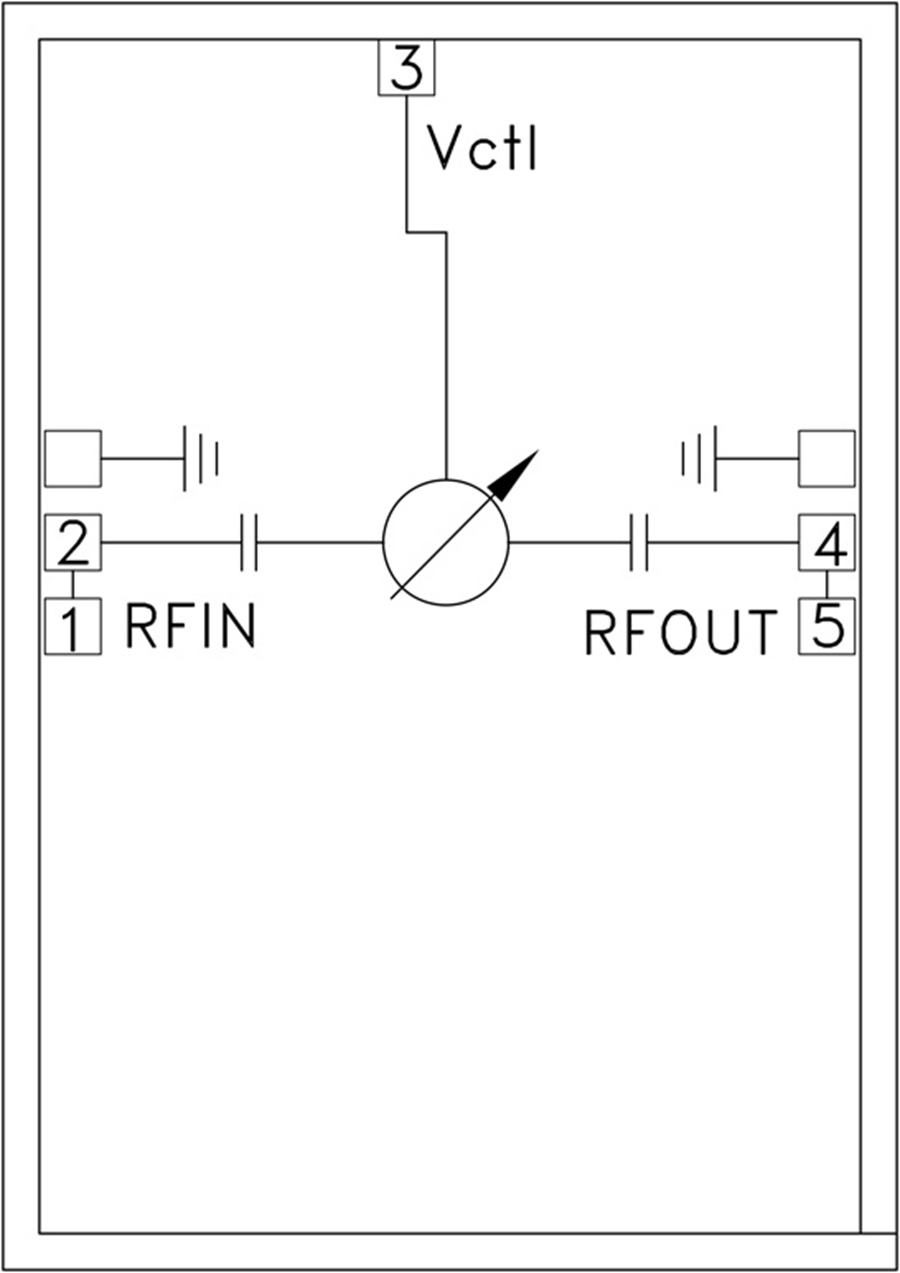

    HMC247电路图
