元器件型号、描述、参数

HMC241ALP3E

GaAs MMIC SP4T非反射式开关，DC - 4 GHz

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  高隔离度： 43 dB (2 GHz)

  低插入损耗： 0.7 dB (2 GHz)

  单正电源： Vdd = +5V

  集成式2:4 TTL解码器

  3x3 mm SMT封装

产品详情

HMC241ALP3E是一款通用型非反射SP4T开关，采用低成本无引脚表贴封装。 该开关频率范围为DC - 4 GHz，在2 GHz时具有高隔离度和0.7 dB的低插入损耗。 该开关提供单正偏置和真TTL/CMOS兼容性。 该开关上集成了2:4解码器，仅需两个控制线和一个正偏置即可选择每个路径，从而可取代GaAs SP4T开关通常所需的4至8个控制线。

应用

  基站和中继器

  WLAN、WiMAX和WiBro

  CATV / DBS

  测试设备

电路图、引脚图和封装图

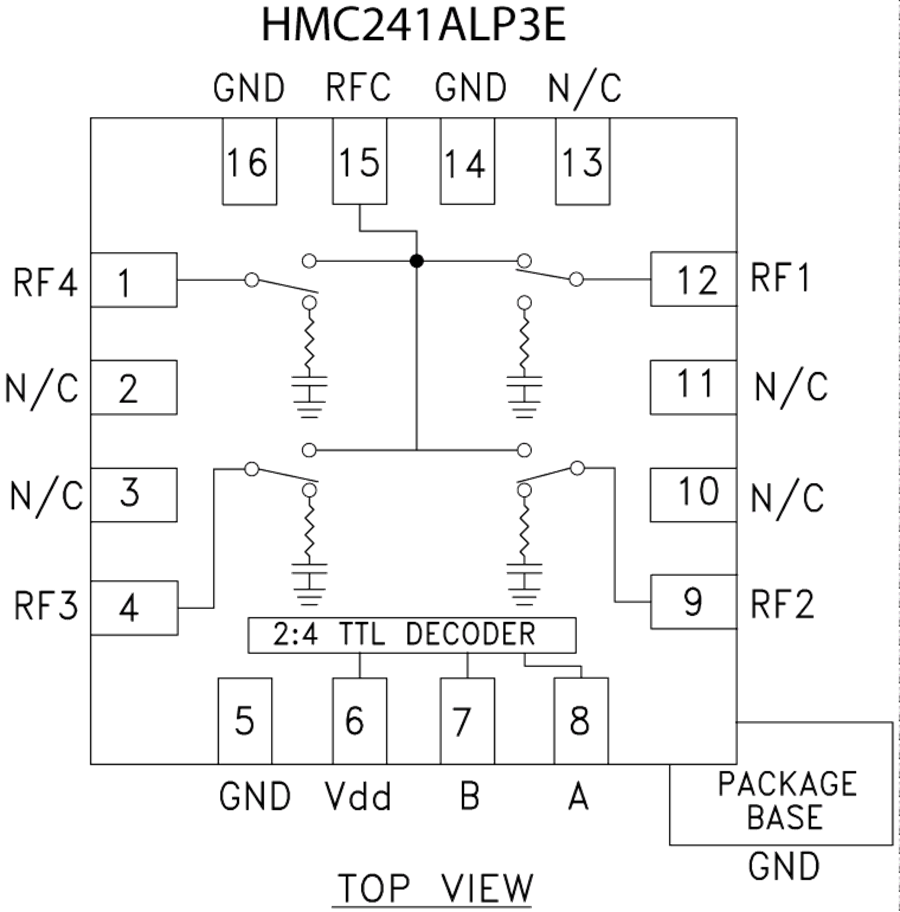

    HMC241ALP3E电路图
