HMC1122

0.1 GHz至6.0 GHz、0.5 dB LSB、6位硅数字衰减器

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  衰减范围:0.5 dB LSB步进至31.5 dB

  低插入损耗

  1.1 dB(1 GHz时)

  1.3 dB(2 GHz时)

  典型步进误差:小于±0.1 dB

  出色的衰减精度

  安全状态转换

  高线性度

  输入0.1dB压缩(P0.1dB):30 dBm(典型值)

  输出三阶交调截点(IP3):55 dBm(典型值)

  RF建立时间(0.05 dB最终RF输出):250 ns

  低相移误差:6° (1 GHz)

  单电源供电:3.3 V至5 V

  ESD额定值:2级(2 kV HBM)

  24引脚、4mm× 4mm LFCSP封装:16mm2

  与HMC624A引脚兼容

产品详情

HMC1122是一款6位数字衰减器,工作频率范围为0.1 GHz至6 GHz,以0.5 dB步长提供31.5 dB的衰减控制范围。

HMC1122采用硅工艺实现,提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性,并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向;因此,RF输入与输出可以互换。

HMC1122采用3.3 V至5 V单电源供电,由于集成了片内稳压器,性能不会发生变化。

该器件集成一个驱动器,支持对衰减器进行串行和并行控制。该器件还提供用户可选上电状态和串行输出端口,可级联其他串行控制元件。

该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装,与HMC624A引脚兼容。

同时提供完全填充的评估板。

应用

  蜂窝通信基础设施

  微波无线电和甚小孔径终端(VSAT)

  测试设备和传感器

  IF和RF设计

电路图、引脚图和封装图

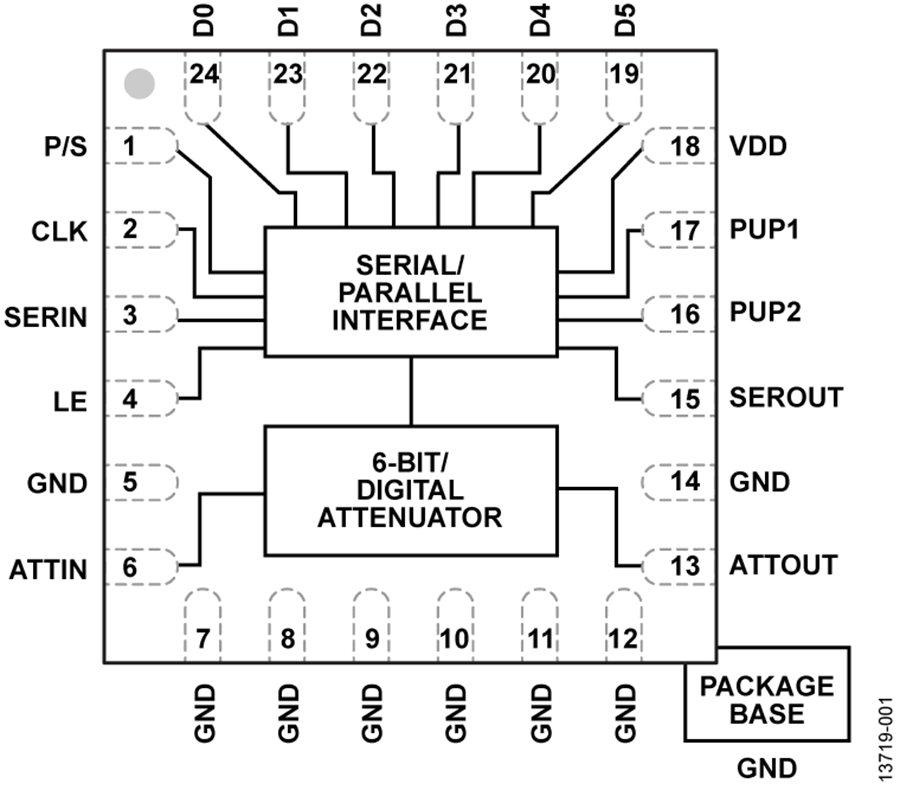

    HMC1122电路图

      HMC1122引脚图
