元器件型号、描述、参数

HMC1105

GaAs MMIC x2无源倍频器，20 - 40 GHz输入

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  无源： 无需直流偏置

  转换损耗： 12 dBm

  Fo隔离： 41 dB

  3Fo隔离： 46 dB

  裸片尺寸： 1.79 x 1.19 x 0.1 mm

产品详情

HMC1105是一款无源微型倍频器MMIC。 相对于输入信号电平，无用基波和高阶谐波抑制高达46 dB（典型值）。 该倍频器采用与Hittite MMIC混频器中相同的GaAs Schottky二极管/巴伦技术。 它尺寸小，无需直流偏置，且无需在倍增信号上增加可衡量的加性相位噪声。

应用

  点对点和VSAT无线电

  V段通信

  测试仪器仪表

  雷达

  空间

电路图、引脚图和封装图

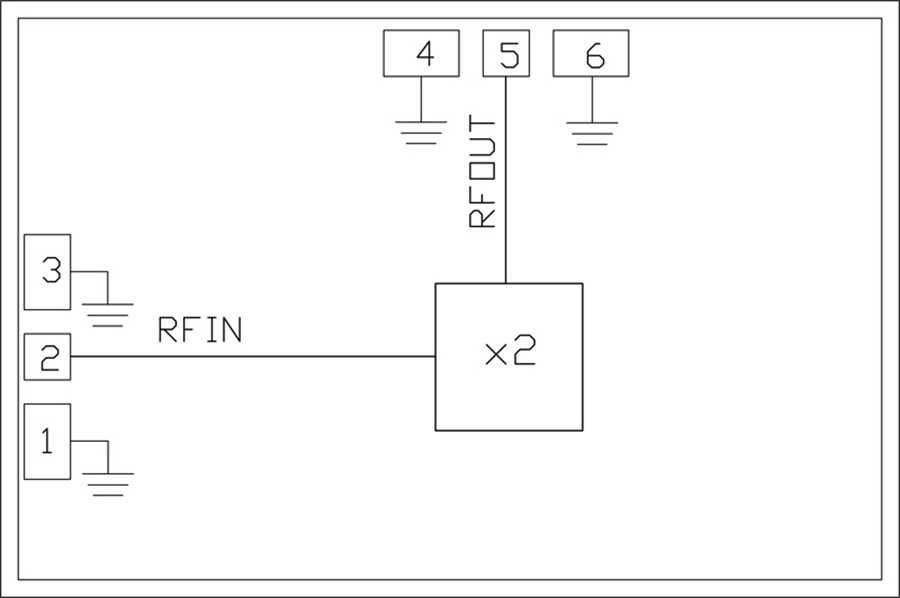

    HMC1105电路图
