HMC-VVD104

模拟VVA衰减器芯片,70 - 86 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  低插入损耗: 2 dB

  宽动态范围: 14 dB

  平衡拓扑结构

  灵活偏置

  单控制电压: -5V至+5V

  裸片尺寸: 1.99 x 1.845 x 0.1 mm

产品详情

HMC-VVD104是一款基于GaAs PIN二极管的单芯片电压可变衰减器(VVA),具有低插入损耗、高IP3和宽动态范围。 平衡拓扑结构提供出色的回损特性,同时单控制电压可以施加于芯片的任何一端。

所有焊盘和芯片背面都经过Ti/Au金属化,PIN二极管器件已完全钝化以实现可靠操作。 这款宽带VVA MMIC可兼容常规的芯片贴装方法,以及热压缩和热超声线焊,非常适合MCM和混合微电路应用。 此处显示的所有数据均是芯片在50 Ohm环境下使用RF探头接触测得。

应用



E波段通信系统



短程/高容量无线电



汽车雷达



测试设备



卫星通信和传感器

电路图、引脚图和封装图

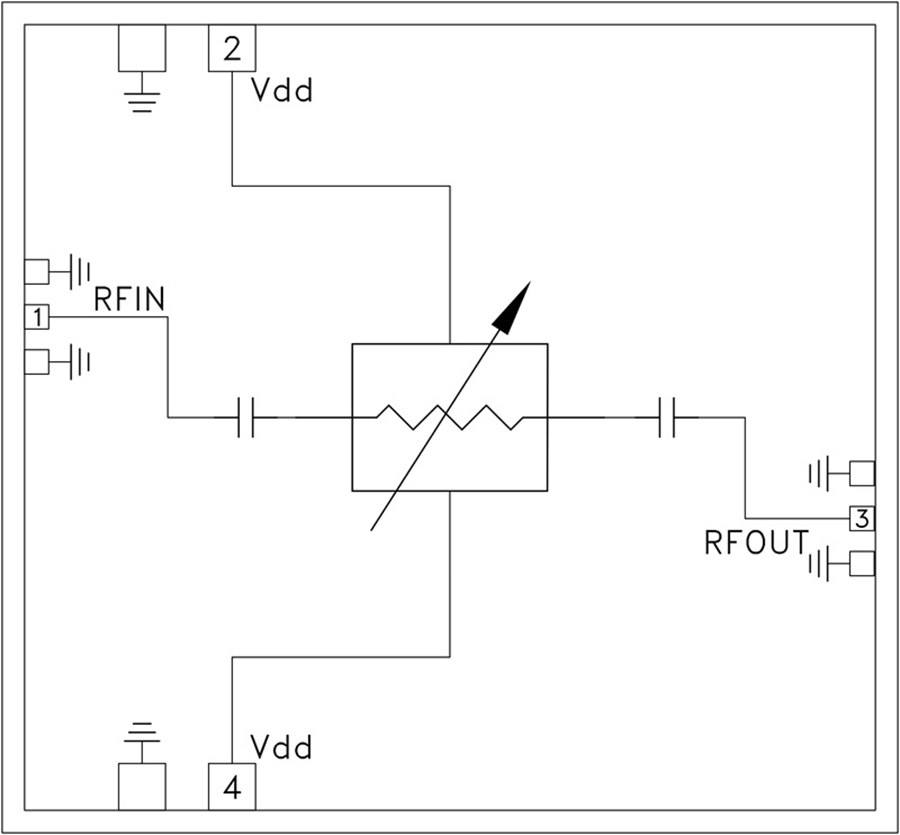

    HMC-VVD104电路图
