HMC-C077

超低相位噪声放大器模块,1.5 - 5 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  超低相位噪声: -163 dBc/Hz(1 kHz)

  增益: 14 dB

  输出功率: +22 dBm

  单电源电压: +7V (170mA)

  密封模块

  工作温度范围为-55至+85 ℃

产品详情

HMC-C077是一款GaAs HBT超低噪声放大器,封装在微型密封模块中,在1.5至5 GHz的频率下工作。 这种高动态范围放大器模块提供14 dB的增益、4.5 dB的噪声系数和高达+22 dBm的输出功率,采用+7V单电源供电。 它在1 kHz偏移时具有-163 dBc/Hz的超低相位噪声,可在收发器架构内实现出色的调制精度。 宽带分布式放大器I/O内部匹配50 Ω,并经过隔直,以提供稳定的性能。 该模块带有可移除的SMA连接器,这些连接器可以拆卸,以便将模块I/O引脚直接连接到微带或共面电路。

应用

  微波无线电

  军事和太空

  测试仪器仪表

  VSAT

电路图、引脚图和封装图

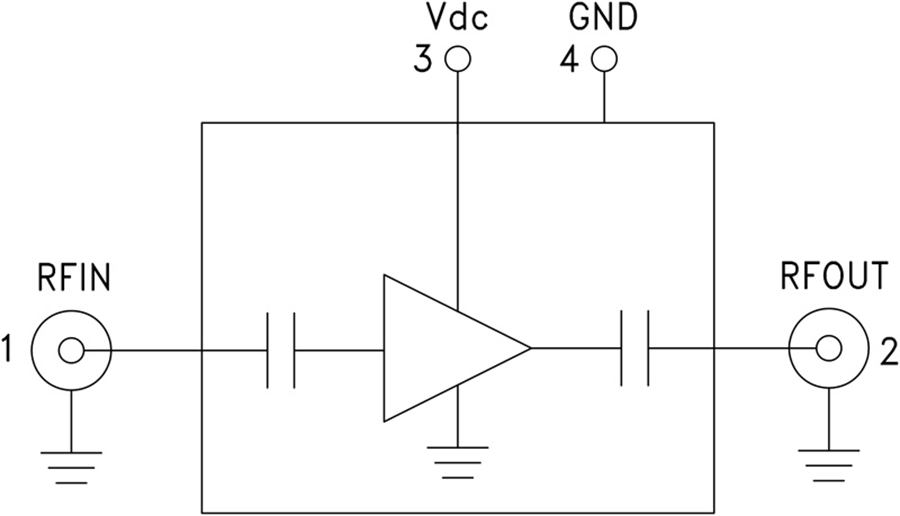

    HMC-C077电路图
