HMC-C014

DBL-BAL混频器模块,16 - 32 GHz

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  无源: 无需直流偏置

  输入IP3: +19 dBm

  LO/RF隔离: 35 dB

  宽IF带宽: DC - 8 GHz

  密封模块

  可现场更换的同轴连接器

  工作温度范围为-55至+85℃

产品详情

HMC-C014是一款通用型无源双平衡混频器,封装在微型密封模块中,可用作16至32 GHz频率范围的上变频器或下变频器。 此混频器无需外部元件或匹配电路。 HMC-C014采用经过优化的巴伦结构,提供出色的LO至RF及LO至IF抑制性能。

混频器采用的LO驱动电平范围为+9 dBm至+15 dBm,不需要直流偏置。 HMC-C014还可用作双相调制器/解调器或相位比较器。 该模块带有可移除的同轴连接器,该连接器可以拆卸,以便将I/O引脚直接连接到微带或共面电路。

应用

  电信基础设施

  军用无线电、雷达和ECM

  太空系统

  测试仪器仪表

电路图、引脚图和封装图

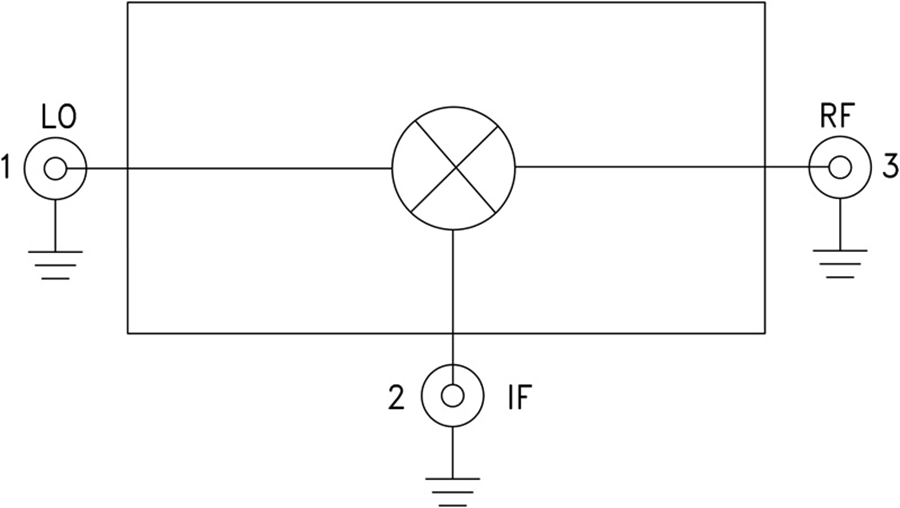

    HMC-C014电路图
