优势和特点

  单芯片结构，集成两个8位DAC

  无需调整的内部CMOS放大器

  单电源或双电源供电

  整个VDD范围内兼容TTL

  建立时间：5 µs

  快速接口时序......TWR = 50 ns

  提高的防静电能力

  适合AD/PM-7528和AD/PM-7628插口

  提供小型封装

  -40°C至+85°C扩展工业温度范围

  提供裸片形式

产品详情

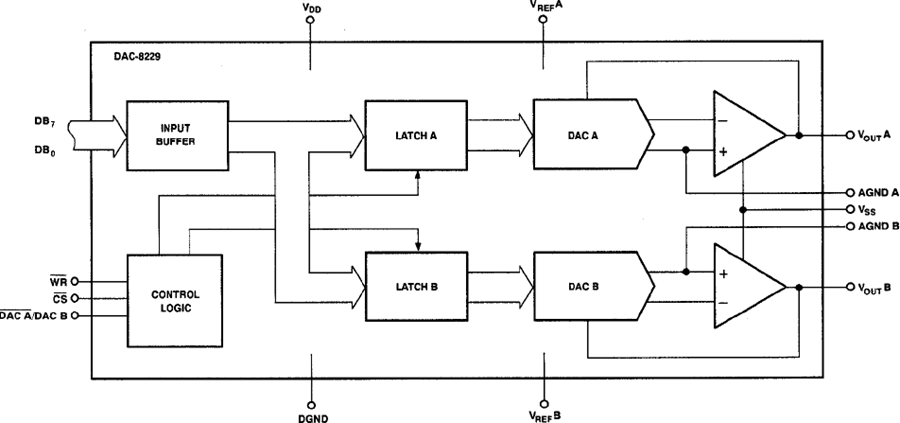

DAC-8229是一款双通道8位电压输出乘法CMOS D/A转换器。其基准输入接受±2.5 V信号，利用一个内部放大器使该信号反相后传递至输出端。VREF也可接受- 10 V，对应于+10 V输出（支持的最大正输入信号为+2.5 V）。

DAC-8229设计用于双电源供电；但将VSS、AGND A和AGND B接至地引脚后，也支持单电源。此时，其工作特性类似于DAC-8228（其引脚排列使其可以支持AD/PM-7528和AD/PM-7628插口）。

一个内部调节器则可在整个VDD 范围内提供TTL逻辑兼容性和快速微处理器接口时序性能。另外，各个DAC输入锁存器支持寻址，有利于与微处理器轻松接口。

DAC-8229功耗不到109 mW，采用20引脚0.3" DIP封装或20引脚SO表贴封装，有利于节省空间。尺寸小、功耗低、单位通道成本低等特性使其成为采用多个D/A转换器而又不牺牲电路板空间的应用的理想之选。部件数量减少后也有利于提升系统可靠性。

利用PMI先进的氧化物隔离、硅门极CMOS工艺，加上高度稳定的PMI薄膜R-2R电阻梯形网络，使DAC-8229具有出色的DAC间匹配和温度跟踪能力。

DAC-8229采用CERDIP或环氧树脂封装，工作温度范围为-40°C至+85°C扩展工业温度范围。
