DAC8043A
12位串行输入乘法CMOS DAC
制造商:ADI/AD
产品信息
优势和特点
紧凑型SO-8和TSSOP封装
真12-Bit精度
5 V运行 @ < 10 µA
快速三线式串行输入
快速建立时间:1 µs
2.4 MHz四象限乘法带宽
DAC8043的引脚兼容升级器件
标准和旋转式引脚排列
产品详情

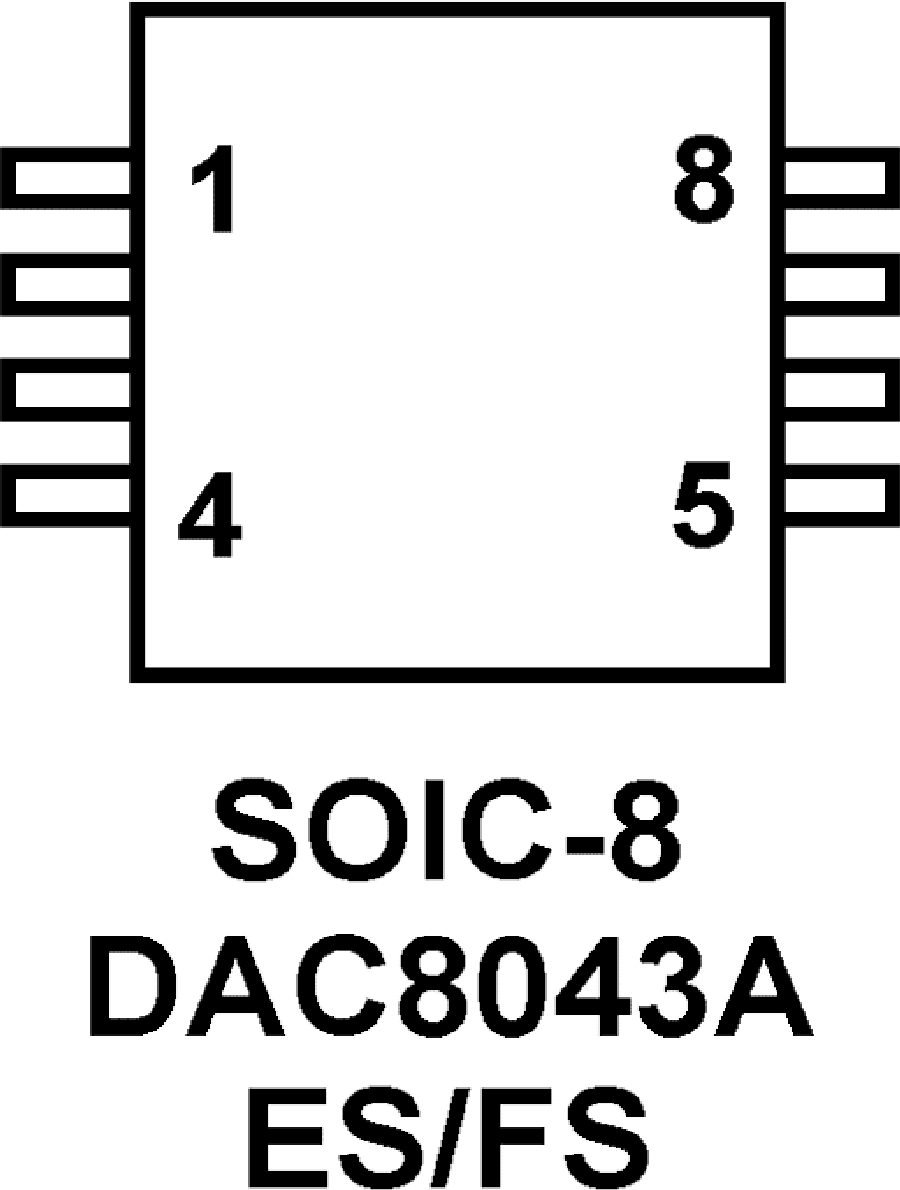

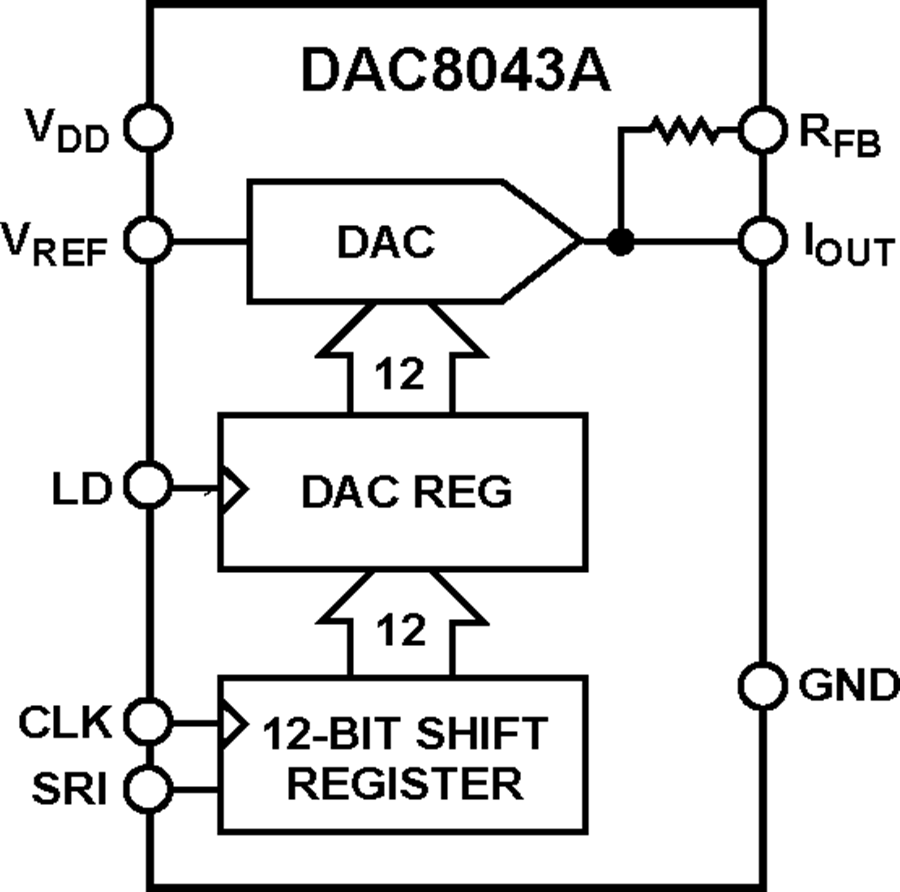

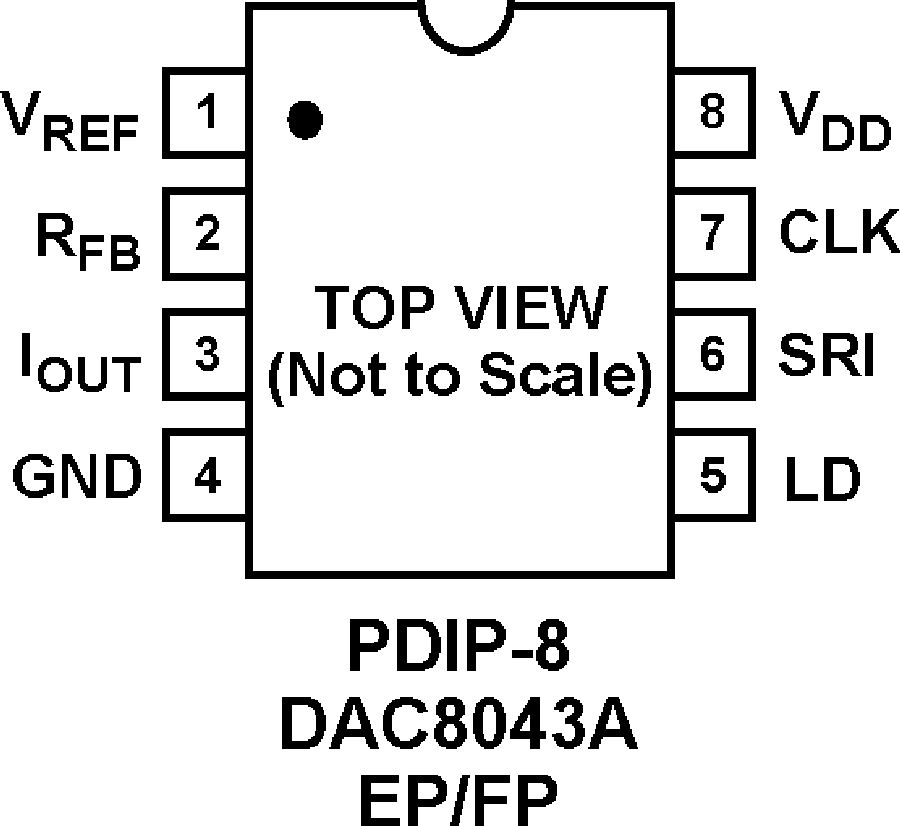

DAC8043A是一款真12-Bit精度(±1/2 LSB)电流输出数模转换器,采用紧凑型8引脚封装。它采用全新电路设计和精密线形几何工艺,将动态性能提升到一个全新的水平。乘法带宽(2.4 MHz)和串行数据加载速率(20 MHz)提高150%,同时芯片尺寸仅为旧款的1/3,因此新款DAC8043A可提供业界最小的一种表贴封装,即TSSOP-8。这款器件是DAC8043的引脚兼容直接升级产品,非常适合需优先考虑PC板空间的应用。另外,线性度和增益误差性能的改善导致不再需要调整器件,因而器件数量得以减少。输入时钟和负载DAC采用分离式控制线路设计,使用户可以完全控制数据负载和模拟输出。DAC8043A采用+5 V单电源供电,功耗仅为10mA,对于以下应用堪称理想的低功耗、小尺寸、高性能解决方案:工业控制的可编程环路控制器、可编程放大器和衰减器、数字控制校准和滤波器以及运动控制系统。DAC8043A分为两种电气等级(1/2 LSB和1 LSB),额定工作温度范围为(-40°C到+85°C)的扩展工业温度范围。电路图、引脚图和封装图
在线购买
型号:DAC8043AFSZ-REEL7
描述:-
型号:DAC8043AFSZ
描述:-
型号:DAC8043AFS
描述:-
型号:DAC8043AFRUZ-REEL7
描述:-
型号:DAC8043AFRUZ
描述:-
型号:DAC8043AFRU-REEL7
描述:-
技术资料
AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC (Rev. 0)
AN-320B: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifiers, Part 2
AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1
AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design
