DAC8043
12位串行输入乘法CMOS DAC
制造商:ADI/AD
产品信息
优势和特点
12位精度,8引脚PDIP和SOIC封装
快速串行数据输入
双数据缓冲
最大积分非线性(INL)低:±½ LSB最大差分非线性(DNL)低:±1 LSB
最大增益误差: 2 LSB
最大温度系数低:±5 ppm/°C
防静电
低成本
提供裸片形式
产品详情
DAC8043是一款高精度12位CMOS乘法DAC,采用节省空间的8引脚PDIP封装。 DAC8043具有串行数据输入、双缓冲和出色的模拟性能,是注重电路板空间应用的理想选择。 另外,线性度和增益误差性能的改善导致不再需要调整器件,因而器件数量得以减少。 输入时钟和负载DAC采用分离式控制线路设计,使用户可以完全控制数据负载和模拟输出。电路由一个12位串行输入、并行输出移位寄存器、一个12位DAC寄存器、一个12位CMOS DAC和控制逻辑构成。 串行数据在CLK脉冲的上升沿进入输入寄存器。 当新的数据字被输入时,会通过LD 输入引脚载入DAC寄存器。 DAC寄存器中的数据由数模转换器(DAC)转换成输出电流。
DAC8043具有快速接口时序特性,可以减少时序设计考虑因素和微处理器等待状态。 对于要求异步清零功能或更强大的微处理器接口逻辑的应用,请参考 AD5443。
DAC8043采用5 V单电源供电,提供了一种低功耗、小尺寸的高性能解决方案,能够解决诸多应用问题。 该器件采用PDIP封装,兼容自插入设备。 另外还提供16引脚SOIC封装。
应用
自动校准系统
过程控制和工业自动化
可编程放大器和衰减器
数字控制滤波

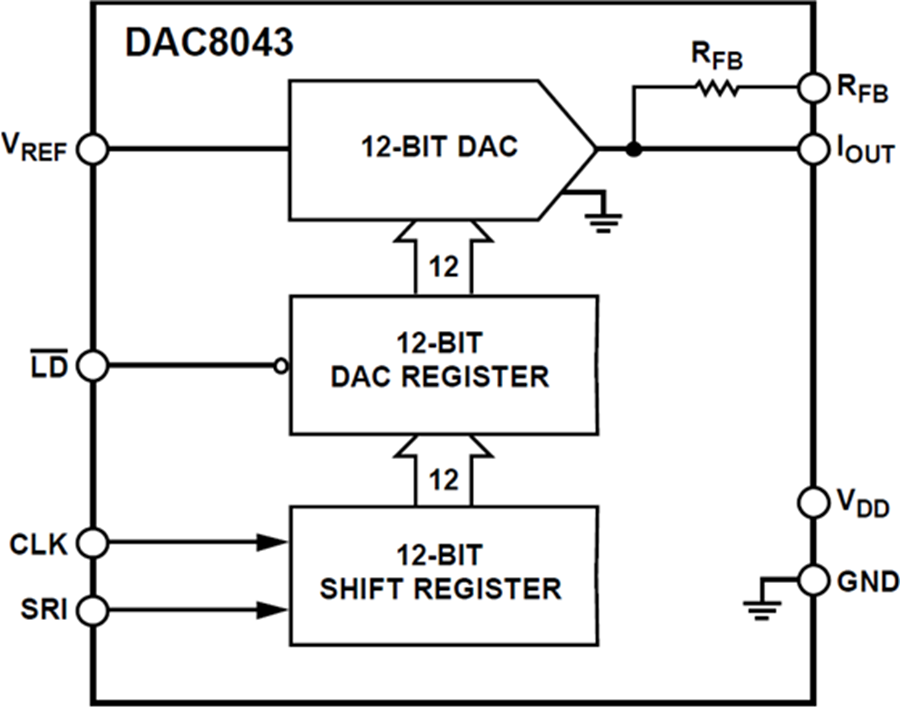

电路图、引脚图和封装图
技术资料
AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC (Rev. 0)
AN-320B: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifiers, Part 2
AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1
AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design
