B0922N7575A

超小型薄型0603巴伦50ヘ200ヘ平衡

制造商:

中文资料及数据手册

在线购买

产品信息

该BD2326L50200A00是一款超小型薄型平衡变压器,设计用于下一代差分输入和输出的位置

在一个简单的无线芯片组采用表面贴装封装面积802.11 + G + N 。

该BD2326L50200A00非常适合大批量制造和较高性能比传统陶瓷巴伦。该BD2326L50200A00有50Ω的不平衡端口阻抗和200Ω平衡端口阻抗。

这变换使得单端信号被施加到上差分端口现代集成芯片组。

输出端口都有同等幅度( -3dB ) 180度相鉴别。

该BD2326L50200A00可在磁带和卷轴取放大批量制造

特点:

2300 〜 2600兆赫

0.7毫米身高简介

50欧姆到2×100欧姆

802.11 B + G + N合规

低插入损耗

输入到输出隔离DC

表面贴装

磁带&卷轴

非导电性表面

符合RoHS


    B0922N7575A引脚图

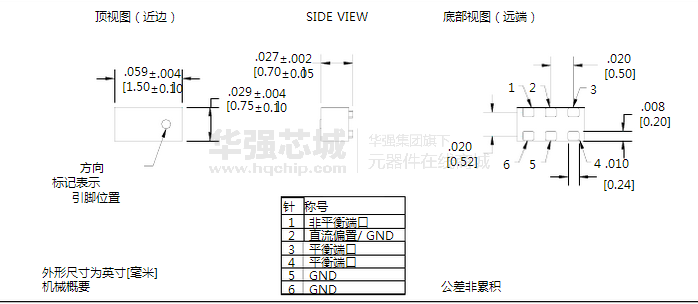

      B0922N7575A封装图

      应用案例
