高性能、低功耗的 8 位AVR 微处理器

高级RISC 结构

120 条指令 – 大多数指令执行时间为单个时钟周期

32 个8 位通用工作寄存器

全静态工作

非易失性程序和数据存储器

4K字节的系统内可编程Flash

擦写寿命: 10,000 次

256字节的系统内可编程EEPROM

擦写寿命: 100,000 次

256字节的片内SRAM

可以对锁定位进行编程以及实现EEPROM 数据的加密

外设特点

2个具有独立预分频器的8 位定时器/ 计数器及2路PWM 通道

10位 转换器

8路单端通道

12路差分通道

温度测量

具有独立片内振荡器的可编程看门狗定时器

片内模拟比较器

通用串行接口

特殊的处理器特点

debugWIRE 在线调试接口

通过SPI 端口在系统内可编程

片内/ 片外中断源

12个引脚中断源

4种睡眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式

内部上电复位电路

可编程BOD电路

内部校准晶振

片内温度测量

I/O 和封装

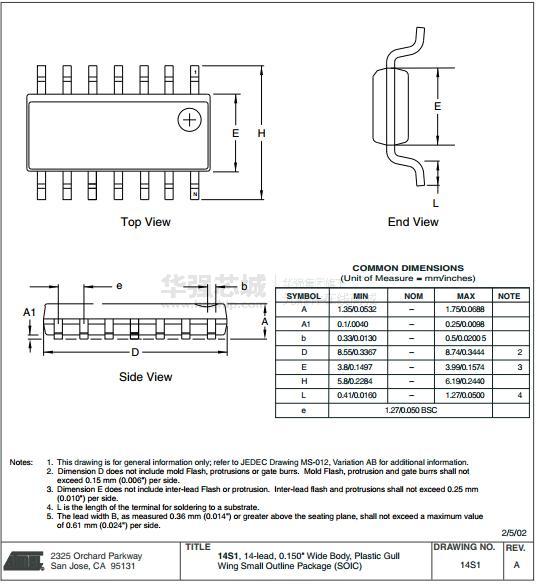

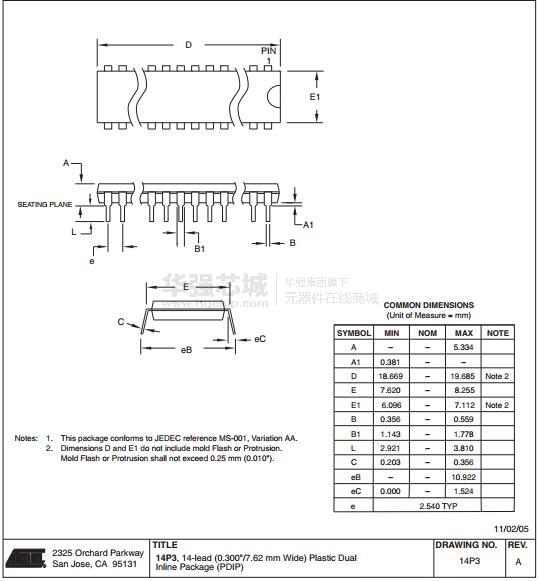

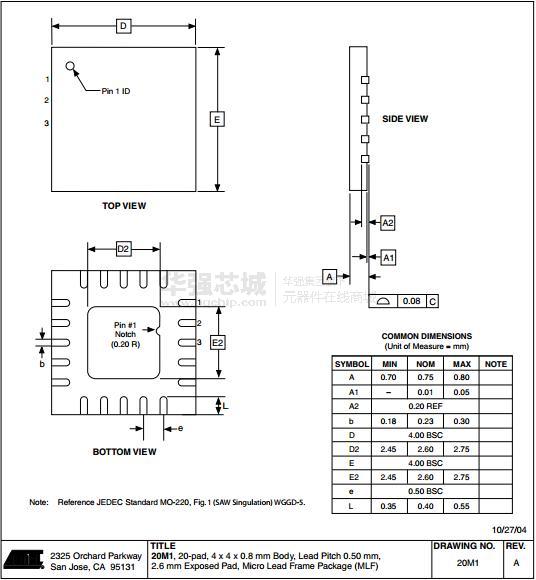

14引脚SOIC封装,PDIP和20引脚QFN/MLF封装:12个可用I/O口

工作电压:

ATtiny44V: 1.8 - 5.5V

ATtiny44: 2.7 - 5.5V

速度等级

ATtiny44V:0-4 MHz @1.8-5.5V,0-10 MHz @2.7-5.5V

ATtiny44:0-10 MHz @2.7-5.5V,0-20 MHz @4.5-5.5V

工业级温度范围

低功耗

正常模式:

1 MHz, 1.8V: 380μA

掉电模式:

1.8V: 100 nA
