概述

　　ATtiny24A / 44A是低功耗的CMOS基于AVR 8位微控制器增强型RISC架构。通过在单个时钟周期内执行强大的指令， ATtiny24A / 44A的数据吞吐率高达1 MIPS每MHz使系统设计师能够优化功耗和处理速度之间。

　　特点

　　•高性能，低功耗的AVR ®8位微控制器

　　•先进的RISC架构

　　- 120条指令 - 绝大多数为单时钟周期执行

　　- 32个8位通用工作寄存器

　　•全静态工作

　　高耐用性，非易失性内存段

　　- 2K /系统内的4K字节，内可编程的Flash程序存储器

　　•耐力：10，000写/擦除周期

　　- 128/256字节的系统内可编程EEPROM

　　- 耐力：100，000写/擦除周期

　　- 128/256字节内部SRAM

　　- 数据保存：20年在85 ℃/百年，在25℃

　　- 编程锁定为自编程闪存& EEPROM数据安全

　　外设特性

　　- 一个8位和1个16位定时器/计数器，两个PWM通道，每个通道

　　- 10位ADC

　　• 8个单端通道

　　•12个差分ADC通道对具有可编程增益（ 1倍/ 20倍）

　　- 可编程看门狗定时器具有独立的片上振荡器

　　- 片上模拟比较器

　　- 通用串行接口

　　单片机特性

　　- debugWIRE的片上调试系统

　　- 在系统内通过SPI端口编程

　　- 内部和外部中断源

　　•引脚电平变化中断引脚12

　　- 低功耗空闲模式，噪声抑制，待机和掉电模式

　　- 增强型上电复位电路

　　- 可编程欠压检测电路与软件禁用功能

　　- 内部振荡器校准

　　•片上温度传感器

　　I / O和封装

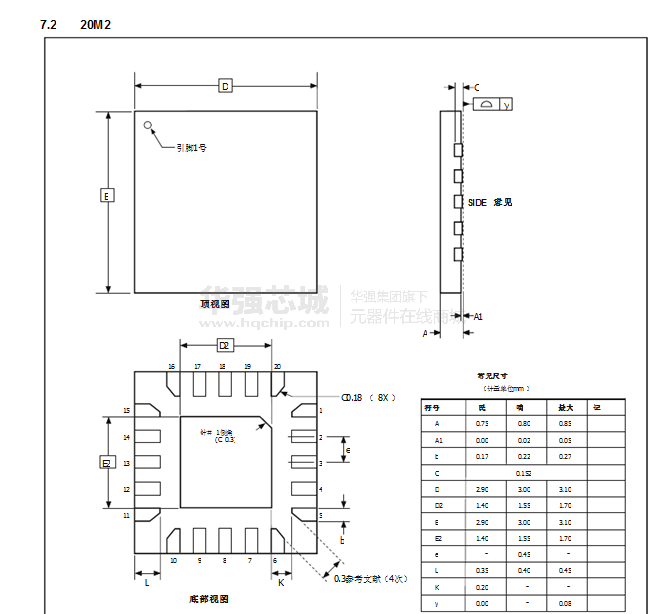

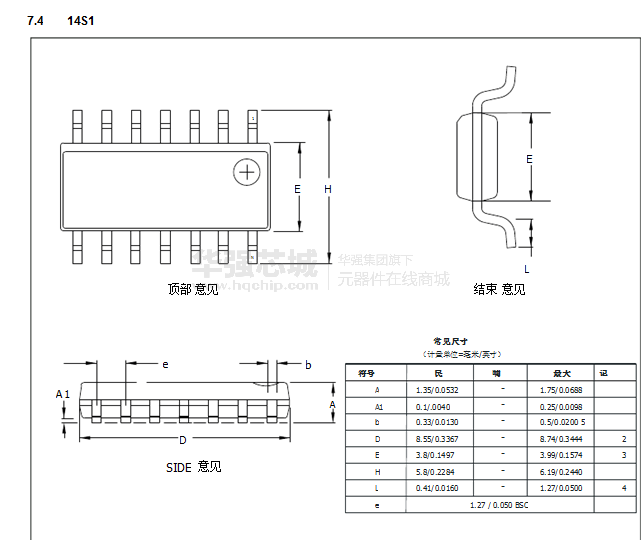

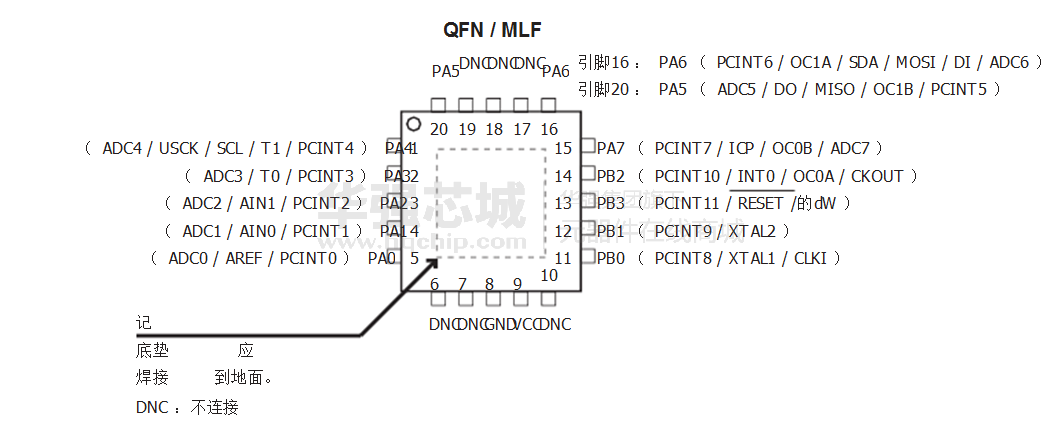

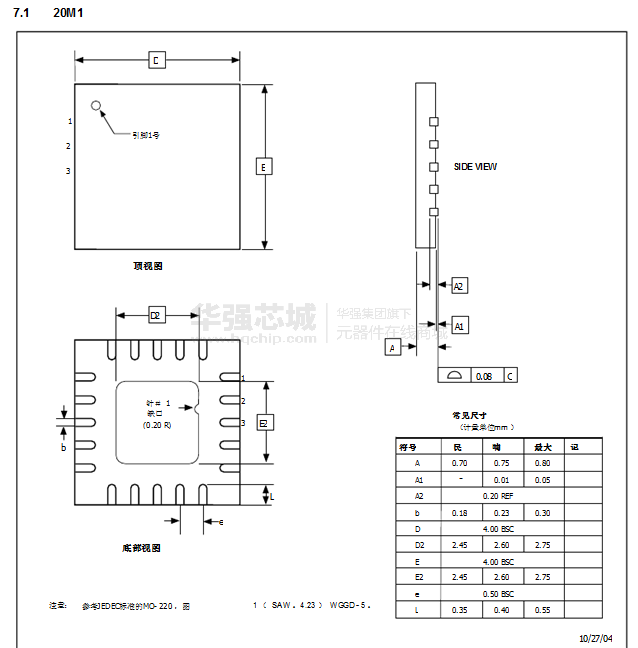

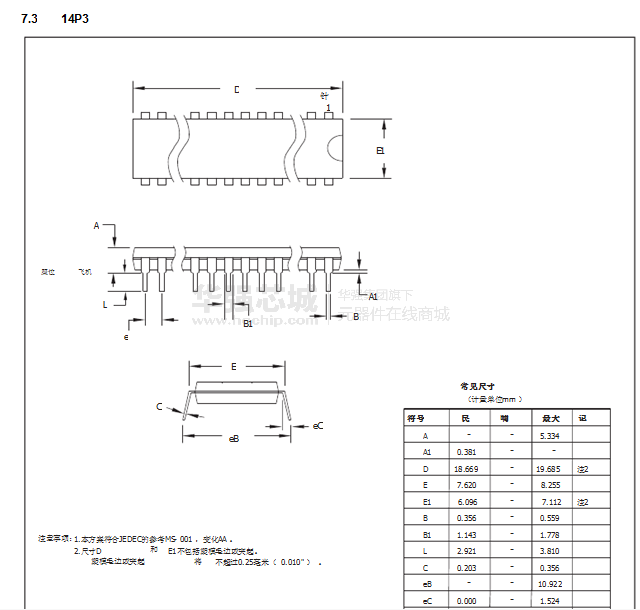

　　- 提供20引脚QFN / MLF & 14引脚SOIC和PDIP

　　- 12个可编程I / O线

　　工作电压：

　　– 1.8 – 5.5V

　　速度等级：

　　- 0 - 4兆赫@ 1.8 - 5.5V

　　- 0 - 10兆赫@ 2.7 - 5.5V

　　- 0 - 20 MHz的@ 4.5 - 5.5V

　　工业温度范围： -40 ° C至+ 85°C

　　低功耗

　　- 主动模式：

　　• 210 μA ，在1.8V至1MHz

　　•空闲模式：

　　• 33 μA在1.8V至1MHz

　　- 掉电模式：

　　• 0.1 μA ，在1.8V和25℃
