ATMEGA8515

高性能低功耗的8位AVR微控制器。

制造商:

产品信息

ATmega8515的是基于AVR的低功耗8位CMOS微控制器增强的RISC架构。通过在单个时钟周期内执行强大的指令,该ATmega8515的数据吞吐率高达1 MIPS每MHz,从而可以系TEM设计师能够优化功耗和处理速度之间。

特点:

 • 高性能、低功耗的 8 位 AVR® 微处理器

• RISC 结构

– 130 条指令 – 大多数指令执行时间为单个时钟周期

– 32 个 8 位通用工作寄存器

– 全静态工作

– 工作于 16 MHz 时性能高达 16 MIPS

– 只需两个时钟周期的硬件乘法器

• 非易失性程序和数据存储器

– 8K 字节的系统内可编程 Flash

擦写寿命 : 10,000 次

– 具有独立锁定位的可选 Boot 代码区

通过片上 Boot 程序实现系统内编程

真正的同时读写操作

– 512 字节的 EEPROM

擦写寿命 : 100,000 次

– 512 字节的片内 SRAM

– 达到 64K 字节的可选外部 存储器空间

– 可以对锁定位进行编程以实现用户程序的加密

• 外设特点

– 具有独立预分频器和比较器功能的 8 位定时器 / 计数器

– 一个具有预分频器、比较功能和捕捉功能的 16 位定时器 / 计数器

– 三通道 PWM

– 可编程的串行 USART

– 可工作于主机 / 从机模式的 SPI 串行接口

– 具有独立片内振荡器的可编程看门狗定时器

– 片内模拟比较器

• 特殊的处理器特点

– 上电复位以及可编程的掉电检测

– 片内经过标定的 RC 振荡器

– 片内 / 片外中断源

– 三种睡眠模式 : 空闲模式、掉电模式及 Standby 模式

• I/O 和封装

– 35 个可编程的 I/O 口线

– 40 引脚 PDIP 封装 , 44 引脚 TQFP 封装 ,44 引脚 PLCC 封装与 44 引脚 MLF 封装

• 工作电压 :

– ATmega8515L:2.7 - 5.5V

– ATmega8515:4.5 - 5.5V

• 速度等级

– 0 - 8 MHz ATmega8515L

– 0 - 16 MHz ATmega8515

电路图、引脚图和封装图

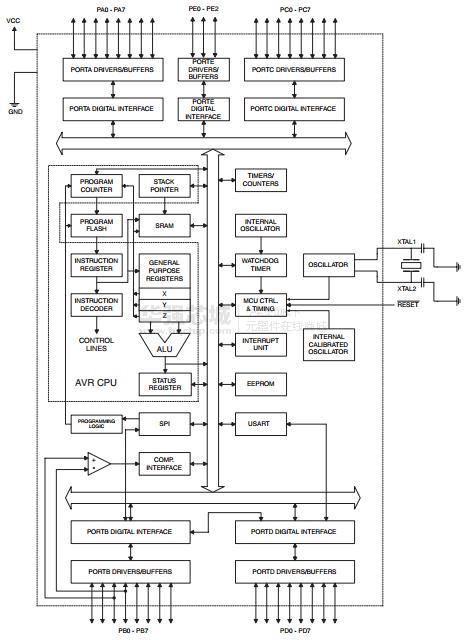

    ATMEGA8515电路图

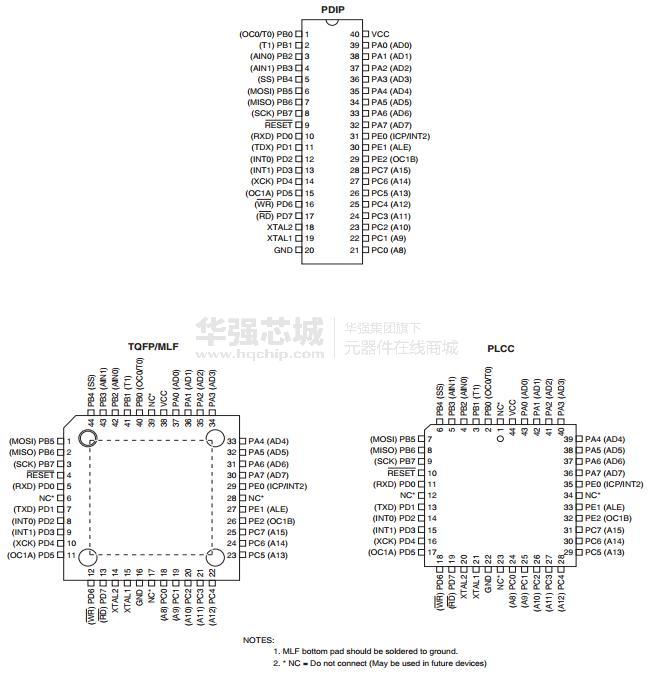

      ATMEGA8515引脚图

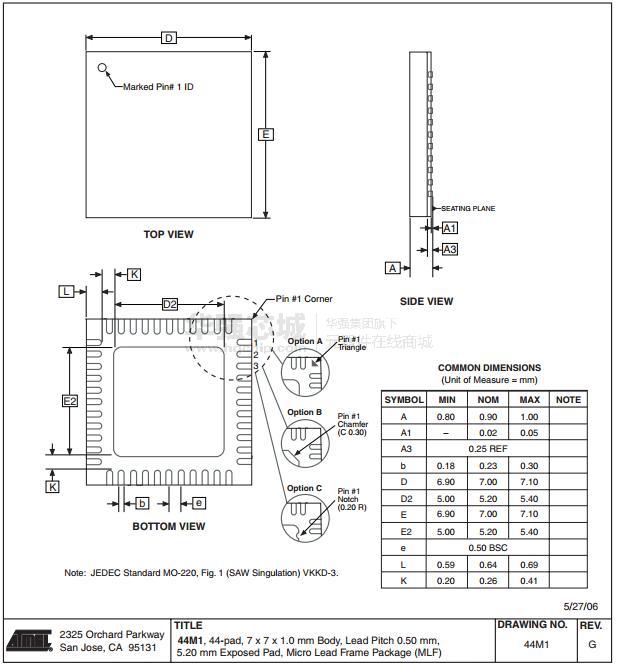

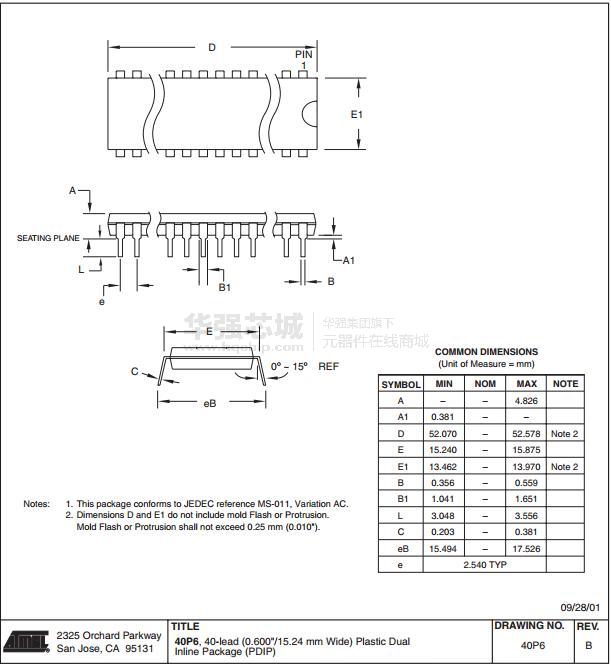

        ATMEGA8515封装图
