描述

　　ATmega32的是基于AVR的低功耗8位CMOS微控制器增强的RISC架构。通过在一个单一的时钟周期执行功能强大的指令，所述ATmega32的数据吞吐率高达1 MIPS每MHz，从而可以系统设计师在功耗和处理速度之间。

　　特点

　　•高性能，低功耗的AVR ®8位微控制器

　　•先进的RISC架构

　　- 131条指令 - 绝大多数为单时钟周期执行

　　- 32个8位通用工作寄存器

　　•全静态工作

　　- 高达16 MIPS的吞吐量，在16兆赫

　　- 片上2周期乘法器

　　非易失性程序和数据存储器

　　- 对在系统内可编程闪存32K字节

　　耐力：10，000写/擦除周期

　　- 可选Boot代码区具有独立锁定位

　　在系统编程通过片上引导程序

　　真正的同时读 - 写操作

　　- 1024字节的EEPROM

　　耐力：100，000写/擦除周期

　　- 2K字节内部SRAM

　　- 可以对锁定的软件安全

　　JTAG （ IEEE 1149.1标准兼容）接口

　　- 边界扫描功能根据JTAG标准

　　- 广泛的片上调试支持

　　- 对Flash ， EEPROM ，熔丝位和锁定位通过JTAG接口编程

　　外设特性

　　- 两个8位定时器/计数器具有独立预分频器和比较模式

　　- 1个16位定时器/计数器具有独立预分频器，比较功能和捕捉

　　模式

　　- 实时计数器具有独立振荡器

　　- 四个PWM通道

　　- 8通道， 10位ADC

　　8个单端通道

　　在TQFP封装，只有7个差分通道

　　2个差分通道具有可编程增益1倍， 10倍， 200倍或

　　- 面向字节的两线串行接口

　　- 可编程的串行USART

　　- 主/从SPI串行接口

　　- 可编程看门狗定时器具有独立的片上振荡器

　　- 片上模拟比较器

　　单片机特性

　　- 上电复位和可编程欠压检测

　　- 内部标定RC振荡器

　　- 外部和内部中断源

　　- 六个睡眠模式：空闲模式， ADC噪声抑制，省电，掉电，待机和扩展Standby

　　I / O和封装

　　- 32个可编程I / O线

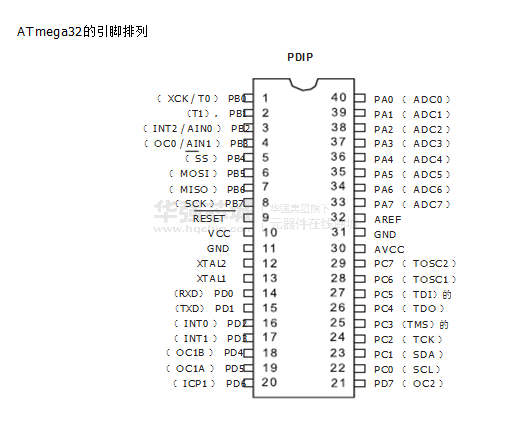

　　- 40引脚PDIP ， 44引脚TQFP和44 - QFN垫/ MLF

　　工作电压

　　- 2.7 - 5.5V的ATmega32L

　　- 4.5 - 5.5V的ATmega32的

　　速度等级

　　- 0 - 8兆赫ATmega32L

　　- 0 - 16兆赫的ATmega32的

　　功耗在1 MHz ， 3V ， 25℃ ATmega32L

　　- 活动： 1.1毫安

　　- 空闲模式： 0.35毫安

　　- 掉电模式： 《 1 μA
