基于Atmel 8位 AVR RISC的微控制器结合了32 kB ISP 闪存和读写能力，1 kB EEPROM，2 kB SRAM，23个通用I / O线，32个通用工作寄存器，3个灵活定时器/ 具有比较模式的计数器，内部和外部中断，串行可编程USART，面向字节的2线串行接口，SPI串行端口，6通道10位A / D转换器（采用TQFP和QFN / MLF封装的8通道） ， 可编程的带内部振荡器的看门狗定时器，以及五种软件可选择的省电模式。该器件工作在1.8-5.5伏之间。该器件的吞吐量接近每MIPS 1 MIPS。

 •高性能，低功耗爱特梅尔®AVR®8位微控制器

•先进的RISC结构

- 131条指令

- 绝大多数为单时钟周期执行

- 32个8位通用工作寄存器

- 全静态工作

- 高达20 MIPS的吞吐量在20MHz

- 片上2周期乘法器高耐久性非易失性内存段

- 系统内可编程Flash程序存储器4/8/16/32KBytes

- 256/512/512/1KBytes的EEPROM

- 512/1K/1K/2KBytes内部SRAM

- 写/擦除周期：10，000 Flash/100，000的EEPROM

- 数据保存：20年在85°C/100年在25°C（1）

- 可选Boot代码区具有独立锁定位在系统编程的片上引导程序真正的同时读- 写操作

- 编程软件安全锁

Atmel®QTouch软件®库支持

- 电容式触摸按键，滑块和滑轮

- QTouch和的QMatrix®获得

- 最多64个感测通道

外设特性

- 两个8-bit定时器/计数器具有独立预分频器和比较模式

- 1个16位定时器/计数器具有独立预分频器，比较功能和捕捉功能Mode

- 实时计数器具有独立振荡器

- 六个PWM通道

- 8通道10位ADC在TQFP和QFN / MLF封装温度测量

- 6通道10位ADC PDIP封装温度测量- 可编程的串行USART

- 主/从SPI串行接口- 面向字节的两线串行接口（飞利浦I2C兼容）

- 可编程看门狗定时器具有独立的片上振荡器

- 片内模拟比较器

- 中断和引脚电平变化唤醒

单片机的特殊功能

- 上电复位和可编程的掉电检测

- 内部校准振荡器

- 外部和内部中断源

- 6种睡眠模式：空闲，ADC降噪，省电，掉电，待机，和扩展待机

I / O和封装

- 23可编程I / O线

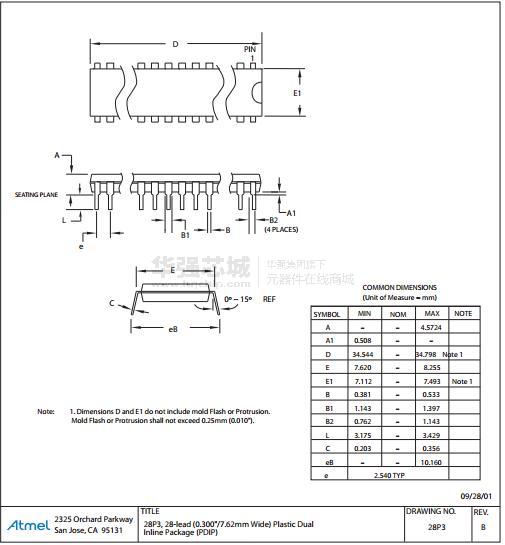

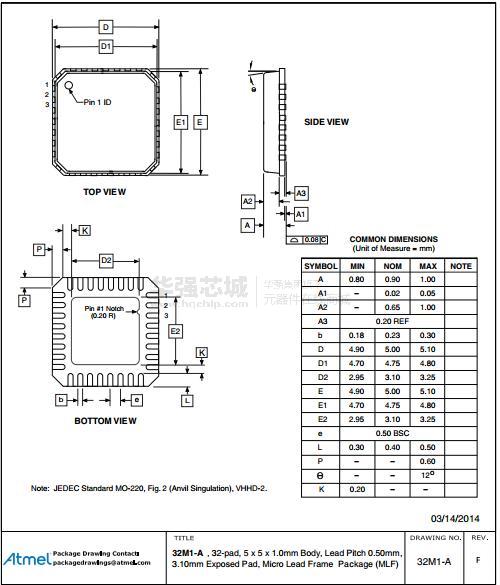

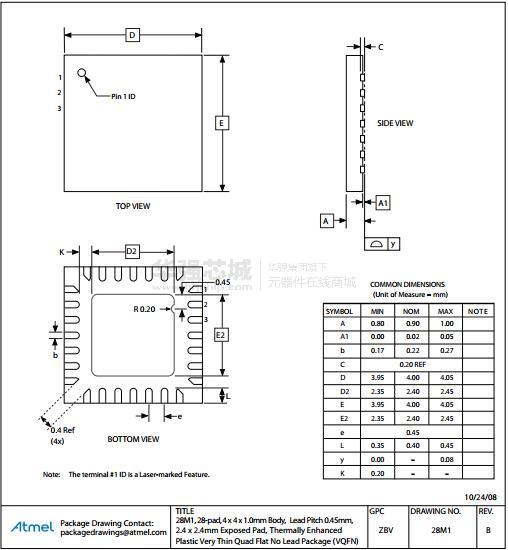

- 28引脚PDIP，32引脚TQFP封装，28焊盘QFN / MLF以及32引脚QFN / MLF

工作电压：

– 1.8 - 5.5V

温度范围：– -40°C到85°C

速度等级：– 0 - 4MHz@1.8 - 5.5V， 0 - 10MHz@2.7 - 5.5.V， 0 - 20MHz @ 4.5 - 5.5V

功耗在1MHz，1.8V，25°C

- 主动模式：0.2毫安

- 掉电模式：0.1μA

- 省电模式：0.75μA（含32kHz的RTC）
