ATMEGA162

高性能低功耗的8位AVR微控制器

制造商:

产品信息

高性能,低功耗的Microchip 8位基于AVR RISC的微控制器结合了16KB可编程闪存,1KB SRAM,512B EEPROM和JTAG接口,用于片上调试。该器件支持16MHz时16 MIPS的吞吐量,工作电压为2.7-5.5伏。

通过在单个时钟周期内执行指令,器件可实现接近每MIPS 1 MIPS的吞吐量,从而平衡功耗和处理速度。


优势特点

 高性能、低功耗的 8 位AVR 微处理器

先进的RISC 结构

131 条指令 – 大多数指令执行时间为单个时钟周期

32 个8 位通用工作寄存器

全静态工作

工作于16 MHz 时性能高达16 MIPS

只需两个时钟周期的硬件乘法器

非易失性程序和数据存储器

16K字节的系统内可编程Flash

擦写寿命: 10,000 次

具有独立锁定位的可选Boot 代码区

通过片上Boot 程序实现系统内编程

真正的同时读写操作

512字节的EEPROM

擦写寿命: 100,000 次

1K字节的片内SRAM

64K 字节可选外部存储空间

可以对锁定位进行编程以实现用户程序的加密

通过SPI 接口进行系统内编程

JTAG 接口( 与IEEE 1149.1 标准兼容)

符合JTAG 标准的边界扫描功能

支持扩展的片内调试功能

通过JTAG 接口实现对Flash、EEPROM、熔丝位和锁定位的编程

外设特点

两个具有独立预分频器和比较器功能的8位定时器/计数器

两个具有预分频器、比较功能和捕捉功能的16位定时器/计数器

具有独立振荡器的实时计数器RTC

两路8 位PWM 通道

6路编程分辨率从1 到 16 位可变的PWM 通道

8路10 位ADC

8 个单端通道

7 个差分通道

2 个具有可编程增益(1x, 10x, 或200x)的差分通道

面向字节的两线接口

可编程的串行USART 可工作于主机/ 从机模式的SPI 串行接口

具有独立片内振荡器的可编程看门狗定时器

片内模拟比较器

特殊的微控制器特点

上电复位以及可编程的掉电检测

片内经过标定的RC 振荡器

片内/ 外中断源

5种休眠模式:空闲模式、省电模式、掉电模式和待机模式以及扩展待机模式

I/O 和封装

35个可编程的I/O 口

40引脚PDIP 封装, 44引脚TQFP 封装, 与 44 引脚MLF 封装

工作电压:

ATmega162V:1.8 - 5.5V

ATmega162:2.7 - 5.5V

速度等级

ATmega162V:0 - 8 MHz

ATmega162:0 - 16 MHz



规格参数


电路图、引脚图和封装图

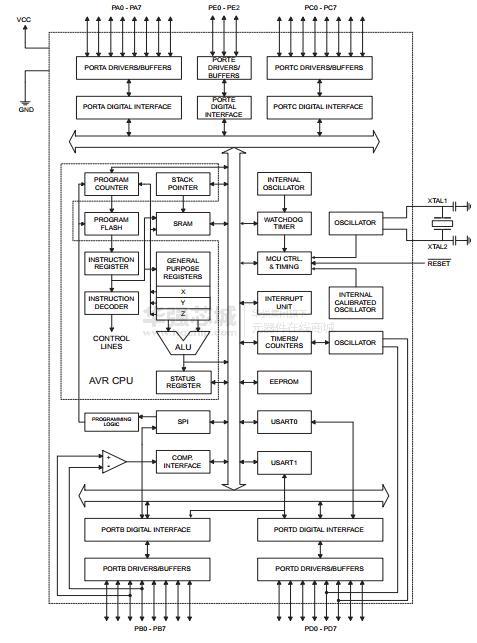

    ATMEGA162电路图

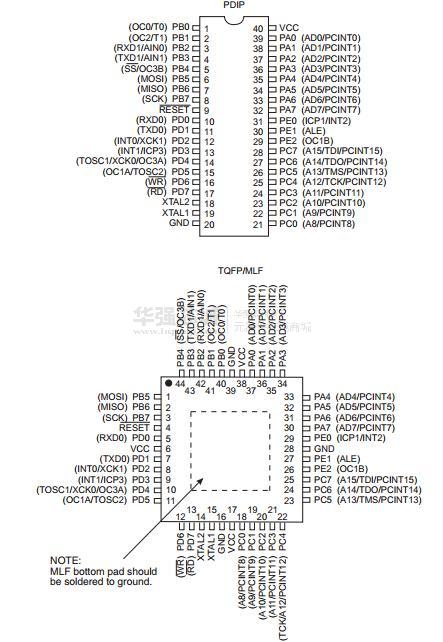

      ATMEGA162引脚图

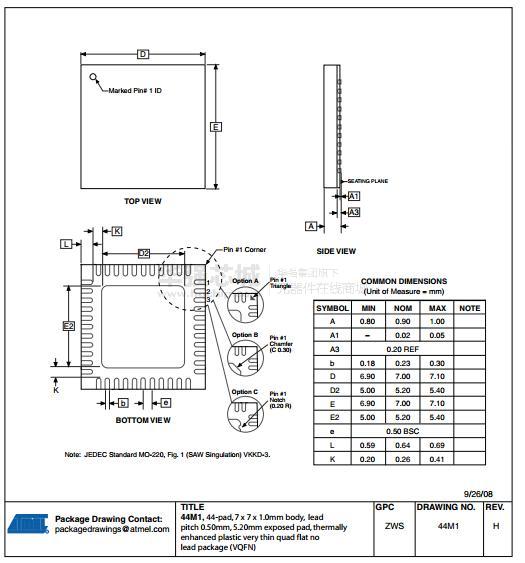

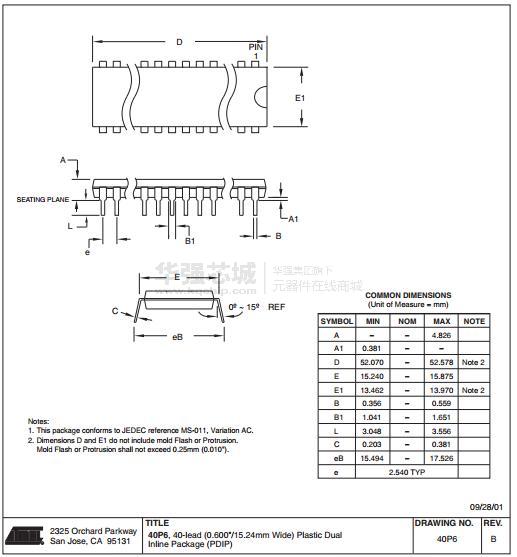

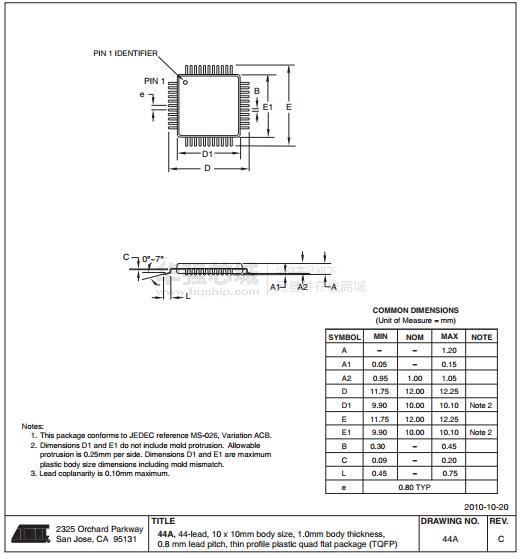

        ATMEGA162封装图
