ATMEGA128A-MU

该ATmega128A是一款基于AVR的低功耗8位CMOS微控制器增强的RISC架构。

制造商:

产品信息

 特点

  •高性能,低功耗的AVR®8位微控制器

  •先进的RISC架构

  - 133条指令 - 绝大多数为单时钟周期执行

  - 32个8位通用工作寄存器+外设控制寄存器

  •全静态工作

  - 高达16 MIPS的吞吐量,在16兆赫

  - 片上2周期乘法器

  高耐用性非易失性内存段

  - 对在系统内可编程闪存程序存储器128K字节

  - 4K字节的EEPROM

  - 4K字节的片内SRAM

  - 写/擦除周期:10,000闪存/ EEPROM 100000

  - 数据保存: / 20年85°C百年,在25℃

  - 可选Boot代码区具有独立锁定位

  在系统编程通过片上引导程序

  真正的同时读 - 写操作

  - 高达64K字节的可选外部存储器空间

  - 可以对锁定的软件安全

  - SPI接口进行在系统编程

  JTAG ( IEEE 1149.1标准兼容)接口

  - 边界扫描功能根据JTAG标准

  - 广泛的片上调试支持

  - 对Flash , EEPROM ,熔丝位和锁定位通过JTAG接口编程

  外设特性

  - 两个8位定时器/计数器具有独立预分频器和比较模式

  - 两个扩展的16位定时器/计数器具有独立预分频器,比较模式和

  捕捉模式

  - 实时计数器具有独立振荡器

  - 两个8位PWM通道

  - 6个PWM通道,可编程解决方案,从2至16位

  - 输出比较调制器

  - 8通道, 10位ADC

  8个单端通道

  7个差分通道

  2个差分通道具有可编程增益1倍, 10倍, 200倍或

  - 面向字节的两线串行接口

  - 两个可编程的串行USART接口

  - 主/从SPI串行接口

  - 可编程看门狗定时器,带有片上振荡器

  - 片上模拟比较器

  单片机特性

  - 上电复位和可编程欠压检测

  - 内部标定RC振荡器

  - 外部和内部中断源

  - 六个睡眠模式:空闲模式, ADC噪声抑制,省电,掉电,待机,

  和扩展Standby

  - 软件可选的时钟频率

  - ATmega103兼容模式通过熔丝选择

  - 全球拉禁用

  I / O和封装

  - 53可编程I / O线

  - 64引脚TQFP和64片QFN / MLF

  工作电压

  – 2.7 - 5.5V

  速度等级

  - 0 - 16 MHz的




电路图、引脚图和封装图

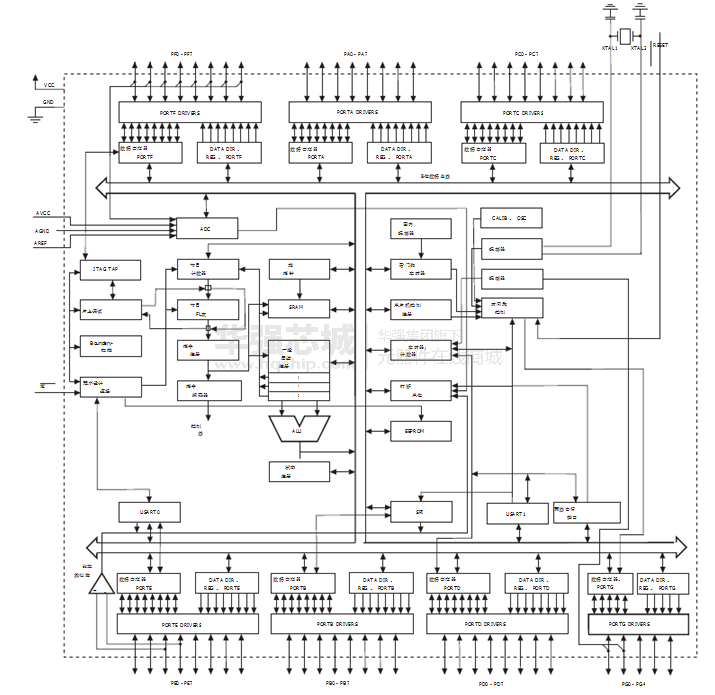

    ATMEGA128A-MU电路图

      ATMEGA128A-MU引脚图

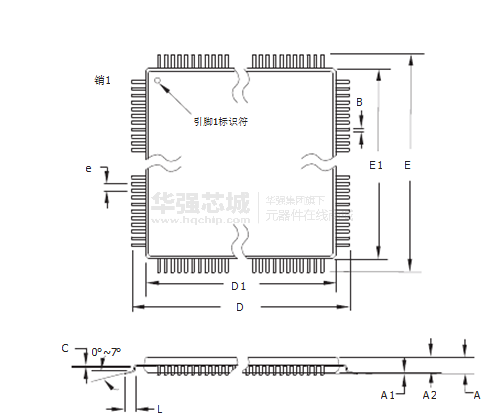

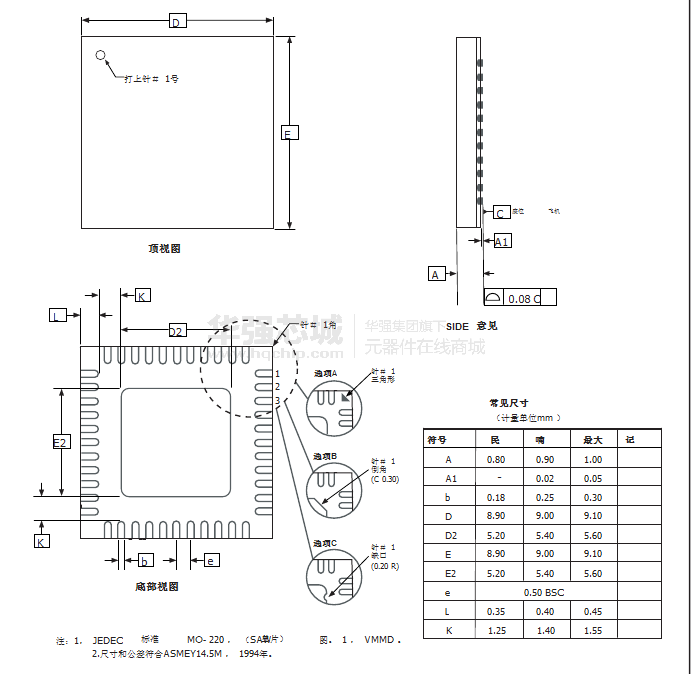

        ATMEGA128A-MU封装图
