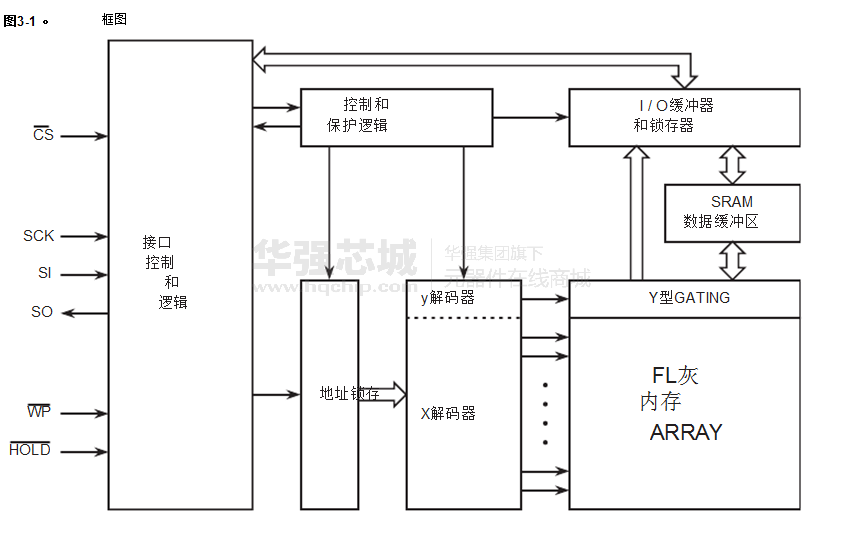

该AT25F512B是在宽的设计使用一个串行接口的闪存设备各种大批量消费类应用程序中，程序代码是shad-从闪存到欠执行嵌入式或外部RAM 。灵活删除AT25F512B的架构，其擦除粒度小至4千字节，使得它非常适合用于数据存储为好，省去了额外的数据存储EEPROM器件。

　　单2.7V - 3.6V电源

　　串行外设接口（SPI ）兼容

　　- 支持SPI模式0和3

　　70 MHz的最高工作频率

　　- 时钟到输出（TV的） 6 ns最大

　　灵活，优化的擦除架构代码+数据存储应用

　　- 统一4KB的块擦除

　　- 统一的32 KB的块擦除

　　- 整片擦除

　　保护部门通过WP引脚硬件控制锁

　　128字节的可编程OTP安全注册

　　灵活的编程

　　- 字节/页编程（ 1到256字节）

　　快速编程和擦除时间

　　- 2.5毫秒的典型页编程（ 256字节）的时间

　　- 100毫秒典型4KB的块擦除时间

　　- 500毫秒典型的32字节块擦除时间

　　自动检查和擦除/编程故障报告

　　JEDEC标准制造商和设备ID阅读方法

　　低功耗

　　- 6毫安读操作工作电流（典型值在20兆赫）

　　- 5 μA深度掉电电流（典型值）

　　耐力：100，000编程/擦除周期

　　数据保存时间：20年

　　符合工业温度范围内

　　行业标准的绿色（无铅/无卤化物/ RoHS标准）封装选择

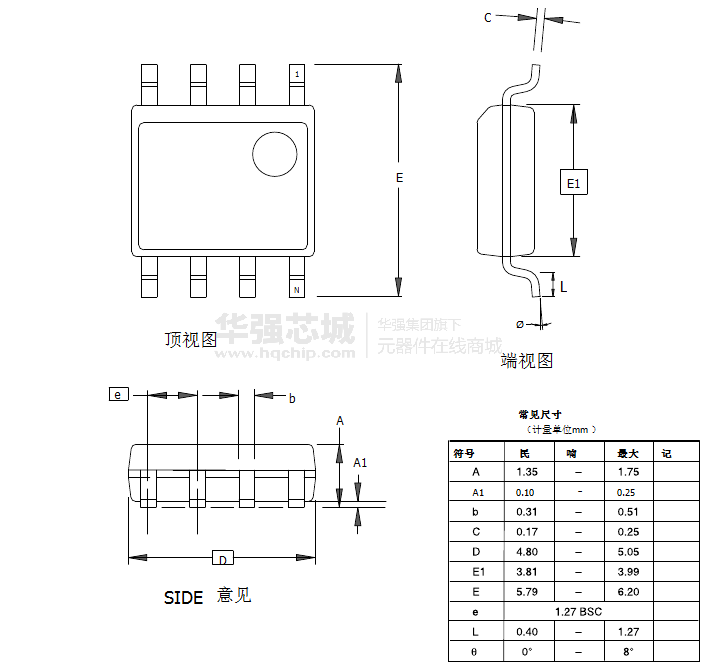

　　- 8引脚SOIC （ 150密耳宽）

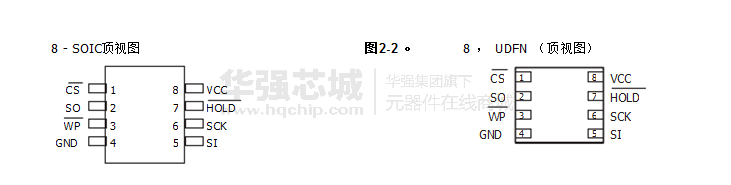

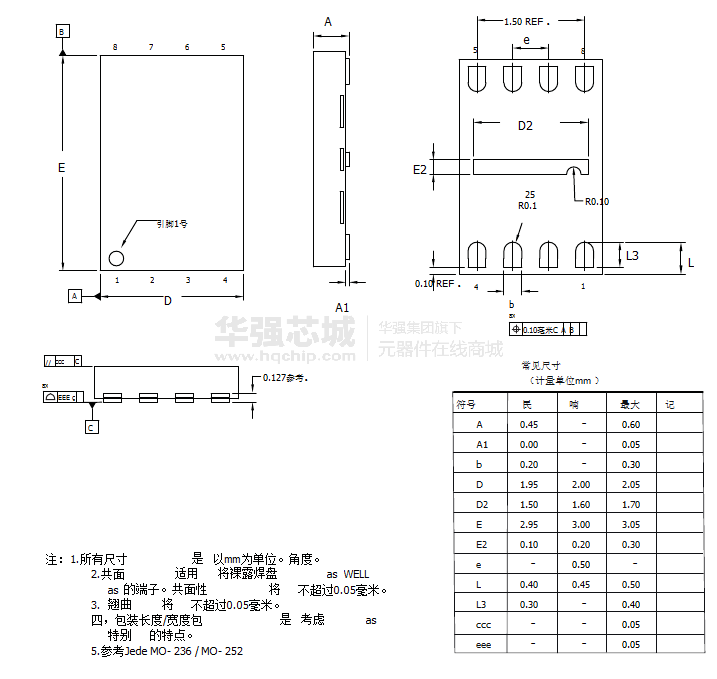

　　- 8-垫超薄DFN （2 ×3× 0.6毫米）
