优势和特点

  提供双通道LVDS发射器输出的单输入HDMI接收器

  HDMI接收器支持148.5 MHz最高TMDS时钟频率支持高带宽数字内容保护(HDCP) 1.4，内置HDCP密钥自适应HDMI均衡器HDMI端口支持5 V检测和热插拔扩展的色度，包括sYCC601、Adobe RGB、Adobe YCC 601和xvYCC扩展颜色范围

  LVDS发射器双通道24位OpenLDI接口支持6位和8位非平衡OpenLDI或8位视频电子设备标准协会(VESA)格式

  音频支持包括高比特率(HBR)和直接数字流(DSD)(DSD)

  支持SPDIF（兼容IEC 60958）数字音频

  欲了解更多特性，请参考数据手册

产品详情

ADV7613是一款高质量、低功耗、单输入HDMI转LVDS显示桥接芯片。 它内置HDMI兼容型接收器，支持最高达1080p、60 Hz格式

HDMI端口具有专用的5 V检测和热插拔置位引脚。 该HDMI接收器还集成一个均衡器，用于确保与长电缆的接口具有鲁棒的工作性能。

ADV7613具有一个音频输出端口，用于输出从HDMI流提取的音频数据。 它支持多种HDMI音频格式，包括通过Direct Stream Digital® (DSD)和HBR等传输的超级音频光盘(SACD)格式。 HDMI接收器具有高级静音控制器，可消除音频输出中的外来声频噪声。

ADV7613集成一个分量处理器(CP)，用于处理来自HDMI接收器的视频信号。它提供的功能包括：对比度、亮度和饱和度调整；STDI检测模块；自由运行；以及同步对准控制等。

LVDS编码器可将数据包封装到6位或8位非直流平衡OpenLDI映射或8位VESA映射中。 ADV7613可通过双通道LVDS发射器输出24位OpenLDI数据，输入端接收最高达1080p分辨率60 Hz频率数据。 单个LVDS输出端口支持的最大输出时钟频率为92 MHz。 ADV7613提供汽车应用级和消费级产品。 工作温度范围为−40°C至+85°C

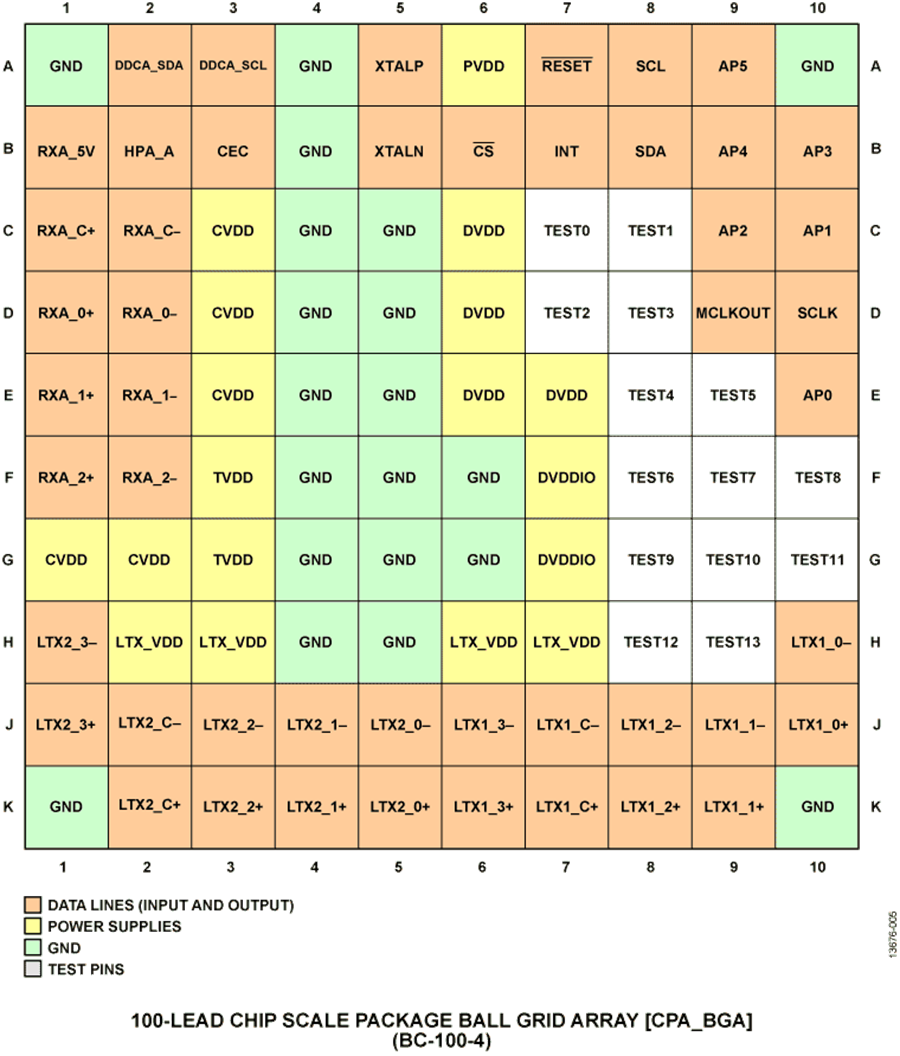

ADV7613采用先进的CMOS工艺制造，提供符合RoHS标准的9 mm × 9 mm、100引脚CSP_BGA、封装。

应用

  投影仪

  车载信息娱乐系统（音响主机）

  车载信息娱乐系统显示器

  数字标牌
