优势和特点

  吞吐速率：330 MSPS

  三通道10位数模转换器(DAC)

  SFDR

  −70 dB（fCLK = 50 MHz，fOUT = 1 MHz）

  -53 dB（fCLK = 140 MHz，fOUT = 40 MHz）

  RS-343A/RS-170兼容输出

  互补输出

  DAC输出电流范围：2.0 mA至26.5 mA

  TTL兼容输入

  内部基准电压源(1.235 V)

  采用5 V/3.3 V单电源供电

  48引脚LQFP封装

  欲了解更多特性，请参考数据手册

ADV7123-EP支持防务和航空航天应用（AQEC标准）

  下载ADV7123-EP数据手册(pdf)

  军用温度范围：-55°C至+105°C

  受控制造基线

  唯一封装/测试厂

  唯一制造厂

  增强型产品变更通知

  认证数据可应要求提供

  V62/12637 DSCC图纸号

产品详情

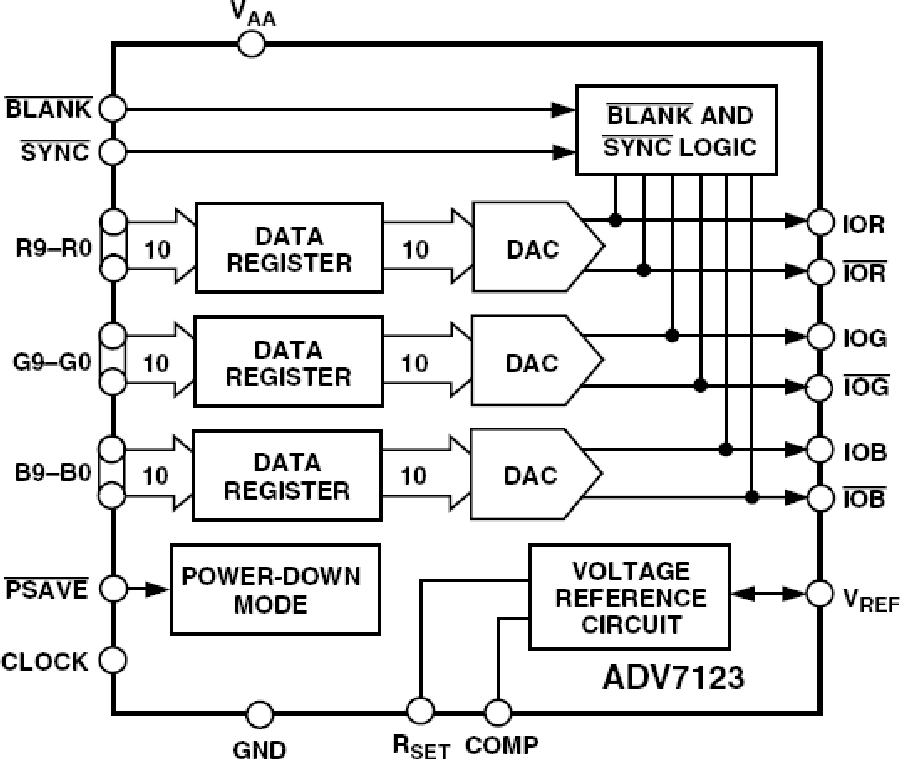

ADV7123 (ADV®)是一款单芯片三路高速数模转换器。它内置三个高速、10位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。

它具有三个独立的10位宽输入端口。只需一个5 V/3.3 V单电源和时钟便能工作。ADV7123还具有其它视频控制信号：复合SYNC和BLANK。

该器件还具有省电模式。

ADV7123采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7123采用48引脚LQFP封装。

产品特色

  330 MSPS吞吐量。

  保证10位单调性。

  与各种高分辨率彩色图形系统兼容，包括RS-343A和RS-170。

应用

  数字视频系统（1600 × 1200，100 Hz时）

  高分辨率彩色图形

  数字无线电调制

  图像处理

  仪器仪表

  视频信号重构
