优势和特点

  16 x 8高速非阻塞式开关阵列

  引脚排列和功能与 AD8110/AD8111相当

  直接兼容ADV3228/ADV32298 x 8阵列

  完整的解决方案缓冲式输入可编程高阻抗输出8个输出放大器, G = +1 (ADV3224), G = +2 (ADV3225)驱动150 Ω 负载

  采用±5 V电源供电

  低功耗：0.5 W

  出色的交流性能 - 欲了解更多信息，请参考数据手册。

  可对开关阵列进行串行或并行编程

  72引脚LFCSP封装(10 mm x 10 mm)

产品详情

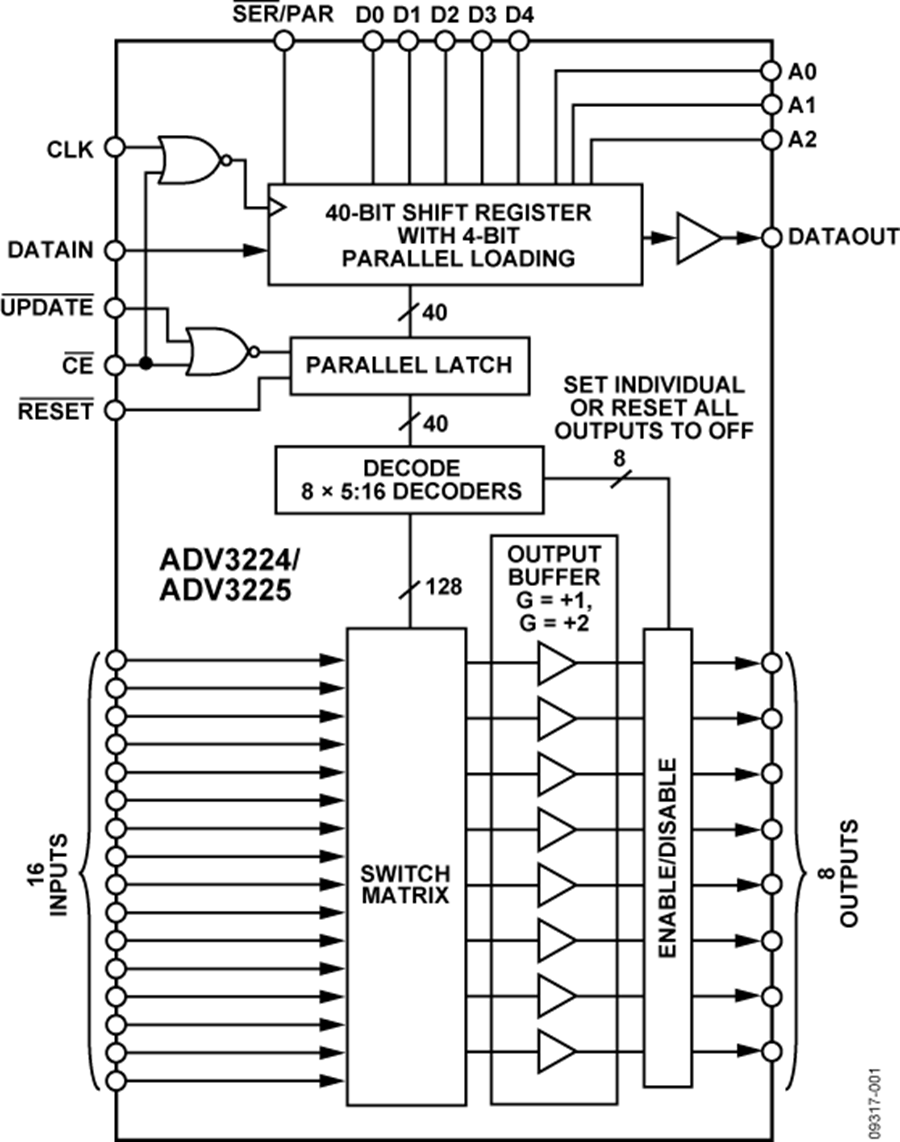

ADV3224/ADV3225均为高速16 × 8模拟交叉点开关矩阵，−3 dB信号带宽大于750 MHz，压摆率大于2500 V/µs。

ADV3224/ADV3225内置8个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以实现交叉点输出并联，从而防止关断通道向输出总线提供负载。ADV3224的增益为+1；ADV3225的增益为+2，两种器件均采用±5 V电源供电。通道切换通过串行数字控制接口（允许以菊花链的形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，而无需对整个阵列重新编程。

ADV3224/ADV3225采用72引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

应用

  路由高速信号，包括：视频（NTSC、PAL、S、SECAM、YUV、RGB）压缩视频（MPEG、小波）3级数字视频(HDB3)

  3级数字视频(HDB3)

  电信
